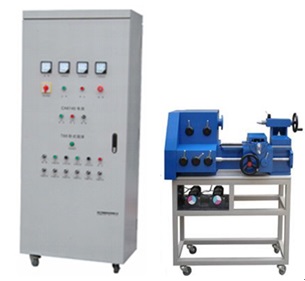

普通車床電氣技能實訓考核裝置”是在原“FC-C6140型普通車床電氣技能實訓考核裝置”基礎上進行改造升級，它增加了C6140型普通車床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、功能特點
1.C6140普通車床半實物仿真模型是參照實際C6140普通車床的尺寸按一定比例縮小的設計；
2.本套裝置電氣部分的操作，能實現C6140普通車床各種運動控制，它包括：主軸啟動停止、工作臺快速移動和冷卻泵啟動停止，極限位置的限位保護；
3.機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
4.半實物模型上所用電機的電壓等級與實際的機床完全相同；
5.半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6.半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
7.半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
8.控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。
二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3.裝置容量：＜0.2kVA
4.電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
5.控制屏尺寸：8000mm×6000mm×1700mm
6.半實物模型桌子尺寸：1268mm×723mm×798mm
7.C6140車床模型尺寸：900mm×320mm×370mm
8.工作臺移動行程：200mm
9.主軸轉速：250r/min
三、設備配置
|
序號 |
名 稱 |
數 量 |
備 注 |
|
1 |
C6140型普通車床電氣技能實訓考核裝置 |
1臺 |
|
|
2 |
C6140普通車床半實物模型（含實訓桌） |
1臺 |
配有與電氣部分的連接接口，通過電纜連接 |
四、實訓項目與目的
1.熟悉常用低壓電器的機構、原理
2.通過觀察機床模型的運動，了解機床的實際運動
3.了解機床電器控制的原理及各種保護裝置
4.掌握機床中常見故障的排除方法
五、故障點設置一覽表
|
故障編號 |
故障現象 |
|
K1 |
機床無法啟動 |
|
K2 |
機床無法啟動 |
|
K3 |
機床無法啟動 |
|
K4 |
照明燈不亮 |
|
K5 |
機床無法啟動 |
|
K6 |
機床無法啟動 |
|
K7 |
主軸、冷卻泵電動機不能啟動 |
|
K8 |
主軸電動機控制不能自鎖 |
|
K9 |
主軸電動機控制不能自鎖 |
|
K10 |
主軸、冷卻泵電動機不能啟動 |
|
K11 |
冷卻泵不能啟動 |
|
K12 |
冷卻泵不能啟動 |
|
K13 |
冷卻泵不能啟動 |
|
K14 |
刀架不能快速移動 |
|
K29 |
主軸不工作 |
|
K30 |
冷卻泵不工作 |
|
K31 |
不能快速移動 |
