一、產品概述
隨著控制技術的快速發展，控制元件在此領域也得到了更為廣泛的應用，尤其是近年來新型元件的涌現，更豐富了控制電機的功能。為滿足《電機學》、《控制電機》、《自動控制元件》、《微特電機》等課程教學.
二、技術性能
1.輸入電源：三相四線(或三相五線 380V±10% 50Hz)
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：155cm×100×147cm

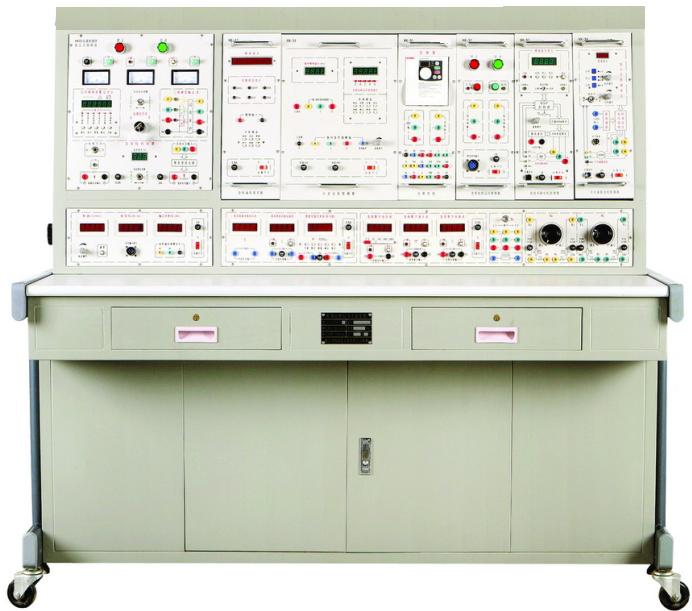

三、裝置的基本裝備
1.電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
(1)交流電源（帶有過流保護措施）
提供三相0～450V可調交流電源，同時可得到單相0～250V可調交流電源(配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)。可調交流電源輸出處設有過流保護，當相間、線間過電流及直接短路時均能自動保護，克服了更換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2)高壓直流電源
直流勵磁電源：輸出220V/0.5A，具有輸出短路保護；
直流電樞電源：0～230V/2A連續可調，具有輸出短路保護；
設有直流數顯電壓表及切換開關，可指示直流勵磁電壓和直流電樞電壓。
(3)數字式儀表
真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯；
真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能；
智能單相功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢；
直流數字電壓表一只：測量范圍0～1000V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，具有超量程報警、指示、切斷總電源等功能；
直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能；
直流數字電流表一只：測量范圍0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
(4)三相可調電阻（90Ω×2/1.3A一個、900Ω×2/0.41A一個）及10kΩ/2W固定電阻一個。
(5)開關及器件板：提供三刀雙擲轉換開關兩只、5Ω/8W、1.2kΩ/8W、20kΩ/2W功率電阻各兩只。
(6)人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
(7)定時器兼報警記錄儀
平時作為時鐘使用，具有設定實驗時間、定時報警、提前提醒后切斷電源等功能，還可以自動記錄由于接線或操作錯誤所造成的告警次數。
(8)控制屏其它設施
控制屏正面大凹槽內，設有兩根方型不銹鋼管，可掛置實驗部件，凹槽底部設有三芯插座，掛件的供電由這些插座提供。控制屏兩側設有單相三極220V電源插座及三相四極380V電源插座。
2.實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
3.4渦流測功機、旋轉偏碼器及不銹鋼導軌
光碼盤測速系統（日本歐姆龍1024光電編碼器），不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小實驗參數典型，能較好地滿足實驗的要求。
四、完成的實驗項目
1.永磁直流測速發電機實驗
2.交流測速發電機
3.旋轉編碼器實驗
4.力矩式自整角機實驗
5.控制式自整角機實驗
6.正、余弦旋轉變壓器實驗
7.步進電動機實驗
8.交流伺服電機實驗
9.直流伺服電機實驗
10.三相永磁同步電機實驗
(1)測量定子繞組的冷態電阻
(2)速度－頻率n=f（f）測試
(3)壓頻－轉矩特性的測定
(4)測取三相永磁同步電機在工頻下的工作特性
11.直線電機實驗
(1)直線電機的運行觀察
(2)推力的測定
(3)起動電壓特性的測定
(4)氣隙特性測定
12.高壓直流無刷電機實驗
(1)測量定子繞組的冷態直流電阻
(2)位置傳感器的輸出觀測
(3)空載損耗的測定
(4)工作特性的測定
(5)測取直流無刷電機的轉矩特性
13.開關磁阻電機實驗
(1)測量定子繞組的冷態直流電阻
(2)位置傳感器的輸出觀測
(3)靜態轉矩特性測定
(4)磁鏈特性測定
(5)工作特性的測定
(6)測取開關磁阻電機的轉矩特性
