FC-QC001帕薩特外部燈光系統示教板
一、燈光系統示教板產品簡介

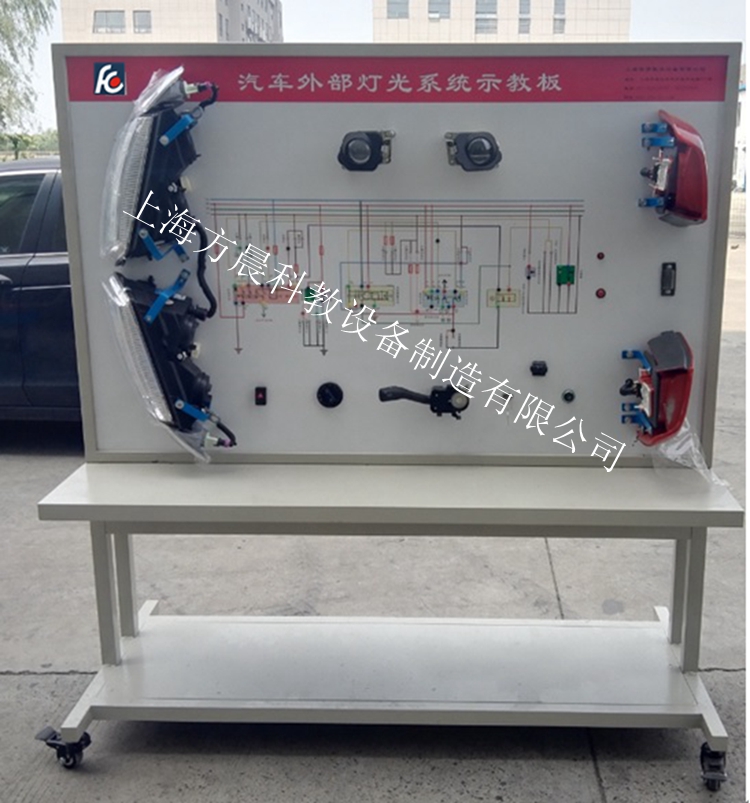

本示教板完整展示了上海大眾帕薩特的燈光照明系統，設備包括前組合燈、霧燈、后組合燈、內頂燈、牌照燈等真實汽車部件，能動態演示汽車各種燈光的工作過程，面板上設有相關測試點和故障設置開關，便于教師利用儀器儀表對其測試和故障現象模擬。
本示教板適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二、燈光系統示教板裝置特點
1.面板設計采用汽車真實實物與彩色噴繪圖片相結合的模式，形象直觀演示系統組成和工作過程；
2.面板上設有相應的測試點，教師可以動態測量參數的變化情況；
3.面板上設有故障設置開關，可以動態展示系統常見故障情況。
三、燈光系統示教板功能特點
1、動態運行功能：實訓臺配備真實原車燈光照明控制系統，可動態運行燈光的照明調整的整個工作過程。
2、顯示功能：高精度數顯表，事實顯示各個傳感器的信號電壓，及信號參數變化等情況。
3、自診斷功能：配備原車OBDⅡ診斷座，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等操作。
4、檢測功能：控制臺上部為檢測面板，外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
5、識圖功能：檢測控制臺面板繪有高清晰度系統彩色電路原理圖，可提高識圖、讀圖、畫圖、學習能力。面板圖采用激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用。
9、故障設置系統，在設備的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
10．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
12．底架部分采用優質鋼材焊接而成。，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
11．裝有診斷座，可讀取故障碼與數據流等。
12．在線課程教育學習軟件
（1）在線教育系統首頁須有企業LOGO，提供免費遠程汽車電氣培訓，汽車發動機培訓，動力電池培訓，發動機拆裝，全新帕薩特整車電路圖，PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓
（2）教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備，新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗；
（4）學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
四、燈光系統示教板技術參數
1．外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
2．電源：220V交流電壓；
3．工作電壓：12V直流電壓；
五、燈光系統示教板實訓項目
1.帕薩特?zé)艄庹彰骺刂葡到y(tǒng)認識、組成及工作原理等實訓。
2.帕薩特?zé)艄庹彰骺刂葡到y(tǒng)檢測與維修實訓。
3.帕薩特霧燈制控制理論及電路原理實訓。
4.帕薩特危險報警燈的電路控制及電路檢測實訓。
5.帕薩特室內燈光系統的控制理論及電路原理檢測維修實訓。
6.帕薩特轉向信號控制系統故障診斷與排除實訓。
7.帕薩特?zé)艄庀到y(tǒng)職業技能考核實訓。
