一、樓宇智能安防布線實訓系統概述
本系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、樓宇智能安防布線實訓系統結構與組成
樓宇智能安防布線實訓系統采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。

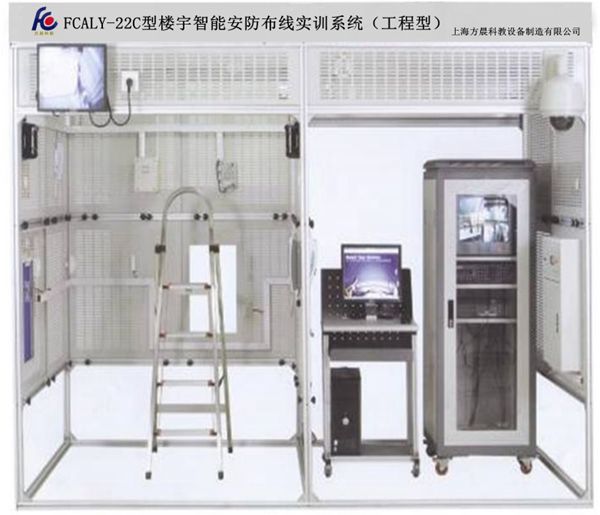

建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜、監控計算機等典型管理設備。
在智能大樓（小區）內安裝煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。
在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為14寸CRT監視器。
系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。
三、樓宇智能安防布線實訓系統技術參數
輸入電源：單相三線～220V±10% 50Hz
工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
裝置容量：≤1.0kVA
外型尺寸：3120mm×1580mm×2310mm
安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、樓宇智能安防布線實訓系統實訓項目
智能建筑安防布線的實施
對講門禁系統安裝、接線與調試
室內安防與周界防范系統安裝、接線與調試
視頻監控系統安裝、接線與調試
巡更系統安裝與調試
系統運行維護
五、樓宇智能安防布線實訓系統基本規格
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
建筑模型 |
由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
|
2 |
電腦桌 |
600mm×600mm×800mm
（長×寬×高） |
1 |
臺 |
|
3 |
鋼凳 |
Φ300mm×450mm
（圓×高） |
1 |
把 |
|
4 |
鋁人字梯 |
900mm×250mm×1200mm
（長×寬×高） |
1 |
把 |
|
5 |
工程塑料卡件 |
20mm×10mm×11mm
（長×寬×高） |
300 |
個 |
|
|
|
|
|
|
2．系統配置
|
序號 |
名稱 |
配置內容 |
備注 |
|
1 |
對講門禁系統 |
包含彩色可視室外主機、普通壁掛室內分機、管理中心機、聯網器、層間分配器、通訊轉換模塊、管理軟件、非接觸卡。 |
|
|
2 |
視頻監控系統 |
包含高速球攝像機、彩色半球攝像機、紅外攝像機、槍機、矩陣主機、硬盤錄像機、監視器。 |
|
|
3 |
室內安防與周邊防范系統 |
包含震動探測器、玻璃破碎探測器、感溫探測器、煙霧探測器、可燃?xì)怏w探測器、紅外探測器、門磁、紅外對射探測器、聲光報警器、報警按鈕、紅外幕簾探測器、大型報警主機、六防區報警主機、液晶鍵盤、多路總線驅動器、RS232打印機接口模塊。 |
|
|
4 |
巡更系統 |
包含巡更巡檢器、通訊線、充電器、信息鈕。 |
|
