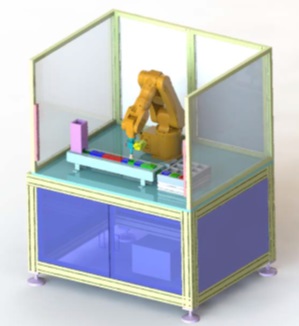

一、產品概述
本設備以工業機器人與機器視覺為核心，將機械、氣動、運動控制、PLC控制技術有機地進行整合，結構模塊化，便于組合，實現對不同物料進行快速的檢測、組裝。為了方便實訓教學，系統進行了專門的設計，可以完成各類機器人單項訓練和綜合性項目訓練，可完成各類機器人單項訓練和綜合性項目訓練。可以進行六軸機器人示教、定位、抓取、裝配等訓練，
包含六自由度工業機器人、智能視覺檢測系統、PLC控制系統及一套供料、輸送、裝配、倉儲機構，可以實現對高速傳輸?shù)墓ぜM(jìn)行分揀、檢測、搬運、裝配、存儲等操作。
該平臺各組件均安裝在型材桌面上，機械結構、電氣控制回路、執行機構相對獨立，采用工業標準件設計。通過此平臺可以進行機械組裝、電氣線路設計與接線、PLC編程與調試、智能視覺流程編輯、工業機器人編程與調試應用等多方面訓練，適合職業院校、技工學校自動化類相關專業《工業機器人與控制技術》、《自動化技術》等課程的實訓教學，適合自動化技術人員進行工程訓練及技能比賽。
二、技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 實訓平臺尺寸：1400mm×1200mm×1500mm
5. 安全保護：具有漏電保護，安全符合國家標準
三、設備組成
1、系統總體介紹及組成
主要由 1 臺SD500E 機器人、1 個機器人吸盤夾具、1臺PLC S7-1200 CPU1214、1 個機器人工作臺、1 個方型放置盒、1個視覺傳感器、1 個物料傳送帶、電控裝置等組成，此工位實現搬運，碼垛，及智能填補空缺。
2、末端組成部分
機器人抓具采用真空吸盤、顏色識別傳感器、視覺系統及法蘭支架組成，運行平穩，結構可靠。
3、自動輸送線
自動輸送線采用皮帶傳動，減速電機驅動，運行平穩。
4、歐姆龍智能視覺檢測系統
配備一套歐姆龍智能視覺系統，由視覺控制器、白色光源、視覺相機及監視顯示器等組成。用于檢測工件的特性，如數字、顏色、形狀等，還可以對裝配效果進行實時檢測操作。通過I/O電纜連接到PLC或機器人控制器，也支持串行總線和以太網總線連接到PLC或機器人控制器，對檢測結果和檢測數據進行傳輸。
5、西門子可編程控制器單元
配備西門子S7-1200 CPU1214可編程控制器，自帶以太網通訊模塊、數字量擴展模塊控制機器人、電機、氣缸等執行機構動作，處理各單元檢測信號，管理工作流程、數據傳輸?shù)热蝿?wù)。
6、 工件存儲盒供料單元
包含一套步進電機推桿、DM556步進驅動、料盒存儲槽等組成，安裝在型材實訓桌上，當一個工件存儲盒被取走會自動退出下一個工件存儲盒，用于工件存儲盒自動供料。
7、工件組裝單元
由工件存儲盒托盤及型材立柱組成，安裝在型材實訓桌上，用于裝配工件。工件盒內設有4個工件槽用于放置工件，機器人可以根據不同配方按照上位機設定顏色進行放置工件。
8、倉庫單元
由工件存儲盒托盤及型材立柱組成，安裝在型材實訓桌上，機器人用于放置裝配完的組件進行堆垛，也可以通過機器人對裝配完成的組件進行拆垛。
9、廢品回收桶
安裝在型材實訓桌左后側，用于機器人自動放置被檢測出來的無用工件或不合格品。
10、 以太網路由器
以太網路由器將PLC、機器人控制器、智能視覺控制器組成一個以太網局域網，進行數據的相互傳輸，實現工業現場控制系統的高層次應用，同時可以培養和考核學生對工業網絡的使用技能。
11、在線遠程教育學習軟件
在線教育系統首頁須有本企業LOGO，提供免費遠程PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓，自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗,三大管理系統,網校CRM系統
12、工業4.0仿真實訓軟件
軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行PLC電氣控制仿真、電工電子仿真、氣動仿真、液壓仿真、傳感器仿真等工業常用技術仿真
1）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
2）電工電子仿真
（1）接線仿真
01具有過載保護的正轉控制接線仿真、02雙重互鎖的正反轉控制接線仿真、05接觸器星形、三角形控制接線仿真、06時間繼電器接線仿真、07三相電動機機械制動控制電路仿真
（2）電路仿真
01具有過載保護的正轉控制仿真、02雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04自耦降壓起動仿真、05接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真
（3）排故仿真
01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、12利用電流繼電器控制繞線式異步電動機起動控制線路排故、13c620車床電氣控制排故、兩地控制連線等
（4）原理仿真
變壓器工作原理、步進電動機工作原理、單向異步電動機工作原理、電度表工作原理、兩地控制燈電路、鉗型電流表原理、熱繼電器工作原理、伺服電動機工作原理、兆歐表工作原理、塑殼式斷路器工作原理、交流接觸器原理等
（5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等
（6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等
3）氣動回路仿真
（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真
（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。
（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。兩種運行狀態自動切換，當連接外部設備時自動切換為在線仿真，無外部設備連接時為離線仿真即模擬運行。
軟件中離線仿真13個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、單作用氣缸的速度控制回路4、單作用氣缸的速度控制回路5、雙作用氣缸單向調速回路6、雙作用氣缸單向調速回路7、雙作用氣缸的速度控制回路一 8、雙作用氣缸的速度控制回路二 9、壓力控制回路 10、計數回路 11、延時回路 12、用機械行程閥的單往復控制回路 13、過載保護回路。
離線、在線自動切換的15個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、速度換接回路4、緩沖回路5、互鎖回路6、用行程開關的單缸往復運動回路7、單缸連續往復動作回路8、直線缸、旋轉缸順序動作回路9、多缸順序動作回路10、雙缸同步動作回路11、四缸聯動回路12、卸荷回路13、或門型梭閥的應用回路14、快速排氣閥的應用回路15、高低壓切換控制回路。
（4）設置14路“考考你！”當點開了“考考你”對話框回路自動設置故障，當回答正確或關閉“考考你”對話框，故障自動接觸，回路正常仿真。14路“考考你”包括模擬故障有：1單作用氣缸故障2、電磁閥故障3、雙作用氣缸故障4、調節閥故障5、節流閥故障6、手動換向閥異常7、節流閥堵死故障8、行程開關故障9過濾三聯件故障10、氣容故障11、行程閥故障12、順序閥故障13、行程開關失靈14、負載阻力過小
4）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
a) 多級高壓回路b) 減壓回路c) 先導式溢流閥缷荷回路d) 順序平衡回路e) 回油節流調速回路 f) 旁路節流調速回路 g) 液壓缸差動連接回路
h) 三位四通電磁換向閥換向回路 i) 液控單向閥鎖緊回路 j) 順序閥控制順序動作回路k) 壓力繼電器控制順序動作回路 l) 行程開關控制順序同步回路 m) 調速閥控制同步回路 n) 液壓馬達回油節流調速回路 o) 二位四通電磁閥換向回路 p) 手動閥換向回路 q) 速度換接回路 r) 二位二通缷荷
5）傳感器仿真
（1）溫度變送傳感器器仿真包含溫度變送傳感器模擬拆裝；溫度變送傳感器模擬接線；溫度變送傳感器模擬運行仿真
（2）液位傳感器仿真包含液位傳感器模擬拆裝；液位傳感器模擬接線；液位傳感器模擬運行仿真
（3）流量傳感器仿真包含流量傳感器模擬拆裝；流量傳感器模擬接線；流量傳感器模擬運行仿真
