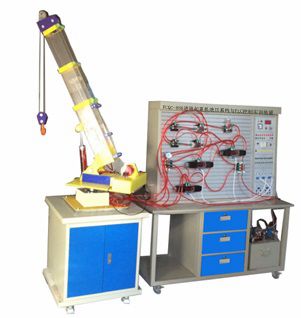

FCQC-086透明起重機液壓系統與PLC控制實訓裝置
一、概述
透明起重機液壓系統與PLC控制實訓裝置是以輪胎式基礎車為載體配以起重設備工作裝置和操作機構組成的自行起重機械，是工程機械中用途很廣泛的一個設備，它適用于大型野外施工工程，如建筑工地、施工筑路、水力工程、國防工程等行業。液壓起重機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。
二、透明起重機液壓系統與PLC控制實訓裝置技術參數
1、輸入電源：AC220V．允差±l0%，50Hz；
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓實訓泵電機功率：400W， 調速范圍0－1500r/min，液壓泵工作時噪聲≤58Db,演示實訓油路液流要求壓力僅需0.5-1.3Mpa (油泵壓力：Pmax＝
2.5Mpa)
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
7、電磁換向閥：AC24V 吸力3Mpa
8、實訓臺外型尺寸：1500mm×650mm×1750mm
三、透明起重機液壓系統與PLC控制實訓裝置性能及特點
1、透明起重機液壓系統與PLC控制實訓裝置主要由起重機實訓臺、液壓泵站、液壓元件和各控制器件、可編程控制器（PLC）等組件組成。
2、起重機實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構。
3、透明起重機液壓實訓臺可模擬真實起重機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個實訓臺具有形象、直觀、方便、可靠等優點。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件按放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、本實訓裝置可以擴展挖機，裝載機以及相關的液壓回路(擴展選配)
四、液壓基本實驗回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、二位三通電磁閥起停回路。
22、二位三通電磁閥的單作用缸換向回路。
24、三缸聯動回路。
25、差動連接回路。
26、單向節流閥的平衡回路
27、吊車實訓演示（大臂上升、下降；大臂紳出、縮回；整機左右旋轉；吊鉤上下運動）
五、透明起重機液壓系統與PLC控制實訓裝置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
|
1 |
實訓裝置 |
實訓桌 |
2 |
|
實訓臺 |
1 |
||
|
2 |
泵站 |
拖動直流電機 |
1 |
|
測速傳感器 |
1 |
||
|
壓力表 |
1 |
||
|
齒輪油泵 |
1 |
||
|
油箱 |
1 |
||
|
溢流閥 |
1 |
||
|
濾油器及溫度液位計 |
1 |
||
|
3 |
組合透明元件 |
雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭) |
2 |
|
彈簧回位油缸(含封閉自鎖快速接頭) |
1 |
||
|
增壓油缸(含封閉自鎖快速接頭) |
1 |
||
|
輔助油箱(含封閉自鎖快速接頭) |
1 |
||
|
單向閥(含封閉自鎖快速接頭) |
2 |
||
|
液控單向閥(含封閉自鎖快速接頭) |
2 |
||
|
溢流閥（直動式）(含封閉自鎖快速接頭) |
2 |
||
|
節流閥（直動式）(含封閉自鎖快速接頭) |
1 |
||
|
單向節流閥（含封閉自鎖快速接頭) |
1 |
||
|
調速閥(含封閉自鎖快速接頭) |
2 |
||
|
順序閥(含封閉自鎖快速接頭) |
1 |
||
|
減壓閥(含封閉自鎖快速接頭) |
1 |
||
|
二位二通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通電磁換向閥(含封閉自鎖快速接頭) |
2 |
||
|
三位四通電磁換向閥(H型)(含封閉自鎖快速接頭) |
1 |
||
|
三位四通電磁換向閥(ｏ型)(含封閉自鎖快速接頭) |
３ |
||
|
進油四通帶壓力表(含封閉自鎖快速接頭) |
1 |
||
|
回油五通(含封閉自鎖快速接頭) |
1 |
||
|
二位三通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通行程換向閥(含封閉自鎖快速接頭) |
1 |
||
|
三位五通手動換向閥(含封閉自鎖快速接頭) |
1 |
||
|
壓力繼電器(含封閉自鎖快速接頭) |
1 |
||
|
壓力表(含封閉自鎖快速接頭) |
2 |
||
|
行程開關（常開、常閉） |
4 |
||
|
四通(含封閉自鎖快速接頭) |
3 |
||
|
三通(含封閉自鎖快速接頭) |
4 |
||
|
4 |
附 件 |
毛巾 |
2條 |
|
吸油棉 |
4塊 |
||
|
油盤 |
1個 |
||
|
電源線 |
1條 |
||
|
專用液壓油 |
1壺 |
||
|
5 |
電器配件 |
電磁閥通用連接線 |
3條 |
|
壓力繼電器插頭線 |
1條 |
||
|
編程電纜（三菱） |
1條 |
||
|
6 |
工具盒 |
螺絲刀6×100（一字、十字） |
各1把 |
|
活動板手 |
1把 |
||
|
尖嘴鉗 |
1把 |
||
|
內六角扳手M5 |
1把 |
||
|
內六角扳手M6 |
1把 |
||
|
內卡簧鉗 |
1把 |
||
|
外卡簧鉗 |
1把 |
||
|
快速接頭鏈接線(含封閉自鎖快速接頭) |
22條 |
||
|
快速油接頭 |
5只 |
||
|
7 |
資料 |
透明液壓實訓說明書 |
1冊 |
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
||
|
８ |
吊機模型 |
大臂（三節）、紳縮液壓缸、升降液壓缸、旋轉液壓馬達、吊鉤、繩索卷筒、繩索馬達 |
1個 |
