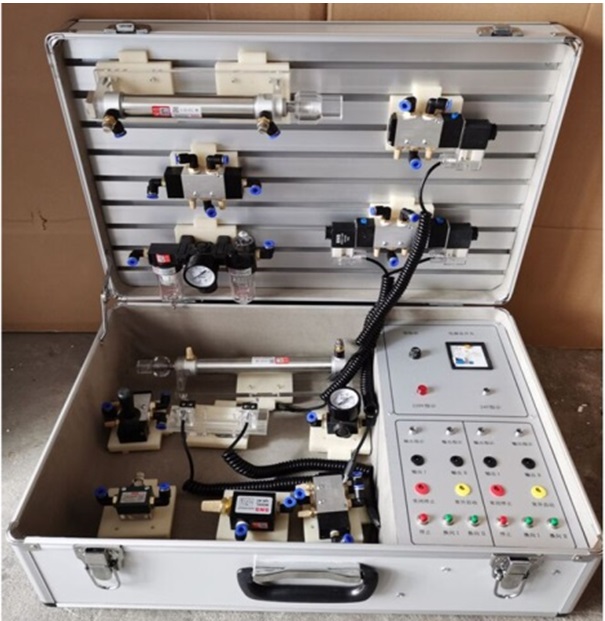

FCYY-856便攜式氣動傳動基礎實訓箱
一、概述
便攜式氣動傳動基礎實訓箱是根據《液壓與氣壓傳動》、《氣動控制技術》等，是我公司根據各大專院校機電一體化對氣、電、液控制的教學大綱要求，氣動與繼電器控制實訓設備的優點，采用了開放型綜合實訓箱結構，使氣動原理與自動控制理論得到有效的運用，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成。
氣動實訓元件均為工業型元件。掌握幾十種基本實訓回路的工作過程及原理。實訓回路組裝快捷、方便。簡單實用。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、控制電壓：DC24V；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、小型無油靜音空壓機：工作電源：AC220V；電機功率：550W公稱容量8L；
額定輸出氣壓0.5Mpa；
6、外形尺寸：550mm×350mm×230mm；
三、實訓箱特點要求
1、實訓箱主要由鋁合金機箱、各種標準氣動工業元件、和電氣控制器件等
組成。
2、實訓箱結構緊湊、輕便實用，各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，學生可方便、隨意地將元件按放在實訓面板上，回路搭接采用快換接頭，布局靈活，拆接方便快捷。
3、實訓氣源壓力低，系統額定壓力為0.5 Mpa，電氣控制采用低電壓直流
24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制，
5、能開設出壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目，可帶進教室實訓演示。
四、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸單往復控制回路
10、卸荷回路
11、快速排氣閥應用回路
五、氣動實訓箱配置清單
|
序號 |
名稱 |
型號 |
單位 |
數量 |
|
1 |
實訓箱 |
|
箱 |
1 |
|
2 |
小型無油靜音空壓機 |
|
臺 |
1 |
|
3 |
單作用缸 |
QGX25ⅹ100 |
只 |
1 |
|
4 |
雙作用缸 |
QGX25ⅹ100 |
只 |
1 |
|
5 |
三聯件 |
AC2000 |
只 |
1 |
|
6 |
手動換向閥 |
H210—08 |
只 |
1 |
|
7 |
單電磁換向閥（二位五通） |
4V210-8 |
只 |
1 |
|
8 |
雙電磁換向閥（二位五通） |
4V220-8 |
只 |
1 |
|
9 |
單氣換向閥（二位五通） |
4A210—08 |
只 |
1 |
|
10 |
雙氣換向閥（二位五通） |
4A220—08 |
只 |
1 |
|
11 |
行程閥（機控） |
MOV—2 |
只 |
1 |
|
12 |
行程閥（按鈕） |
MOV—3A |
只 |
1 |
|
13 |
快速排氣閥 |
QE—02 |
只 |
1 |
|
14 |
單向節流閥 |
ASC-08 |
只 |
1 |
|
15 |
行程開關（裝在缸體上） |
|
只 |
2 |
|
16 |
氣管 |
PU6ⅹ4 |
米 |
10 |
|
17 |
三通（T型三通） |
Ø 6 |
只 |
4 |
|
18 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
只 |
1 |
|
19 |
四通 |
Ø 6 |
只 |
2 |
|
20 |
剪刀 |
1 |
把 |
1 |
|
21 |
活動板手 |
1 |
把 |
1 |
|
22 |
氣孔塞頭 |
Ø 6 |
只 |
50 |
|
23 |
氣動實訓說明書 |
|
冊 |
1 |
