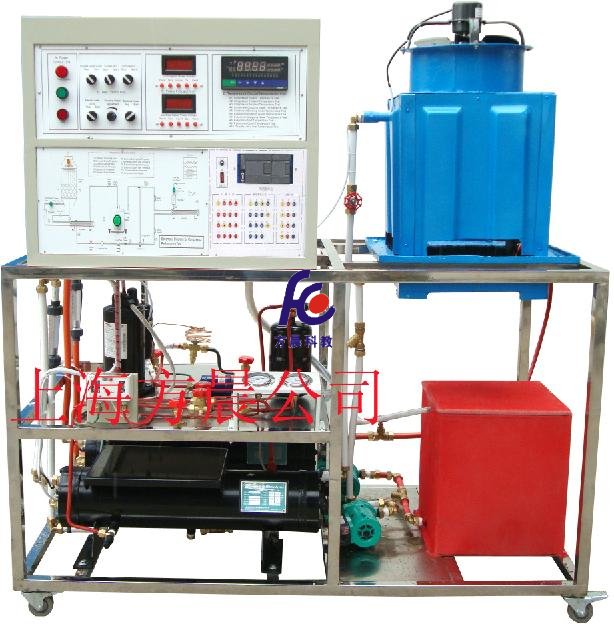

FCJS-2型智能型制冷壓縮機性能測試實訓裝置: 發布日期：2018-04-03 00:32:53; 瀏覽次數：96次; 咨詢電話：021-63541966 63541967; 關 鍵詞：FCJS-2,型,智能型,制冷,壓縮機,性能,測試,實訓,; 分享到： QQ空間新浪微博騰訊微博更多; 下一個產品上一個產品

詳細介紹

一、產品概述
智能型制冷壓縮機性能測試實訓裝置以可編程控制器PLC為控制核心，依據國家標準《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于各院校制冷專業相關課程的教學實訓。

二、系統特點
1.由二套系統組成，一套為壓縮機測試系統，另一套是過冷度調節輔助系統
2.系統工況的穩定采用PID控制算法和帶預測機制的智能控制算法控制
三、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜5kVA
4.制冷劑：R22
5.第二制冷劑：R123
6.制冷量：2.3kW
7.重量：100kg
8.設有電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
四、配置及技術性能
實訓裝置主要由控制臺、壓縮機測試系統、過冷度調節輔助系統、主機實訓模塊、溫度采集模塊、壓力變送器及流量傳感器等組成
1.控制臺
(1)交流電源
提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
(2)安全保護體系
設有電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
(3)實訓桌
實訓桌為不銹鋼噴塑結構，結構堅固，造型美觀大方，實訓桌還設有四個萬向輪，便于移動和固定。
2.壓縮機測試系統
包含被測壓縮機、臥式殼管式冷凝器、冷卻塔、冷凝水循環水泵、視液鏡、干燥過濾器、電子膨脹閥、水量調節閥、電磁流量計、儲液器和量熱器等。
3.過冷度調節輔助系統
由過冷器、循環水泵、水量調節閥、冷卻塔等組成。
4.測量儀表
(1)指針式電壓表：量程0～450V
(2)真空壓力表：量程-0.1～1.5MPa
(3)真空壓力表：量程-0.1～3.5MPa
(4)數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
(5)玻璃轉子流量計：量程為16～160mL/min
(6)功率表：精度0.5級，可單獨顯示電壓、電流、功率信號
5.主機實訓模塊
配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出），帶1個RS-485通信口，配套PC/PPI編程電纜。
6.溫度采集模塊
配置西門子EM231模擬量模塊（4路模擬量輸入）、EM232模擬量模塊（2路模擬量輸出）。
7.檢測傳感器
包含壓力變送器及流量傳感器。
五、實訓項目
1.了解國標GB/T5773—2004的實訓方法
2.蒸汽壓縮式制冷循環系統基本結構和工作原理
3.壓縮機測試系統試驗工況控制
4.主、輔測制冷量相對誤差測量
5.制冷機組能效比測量
