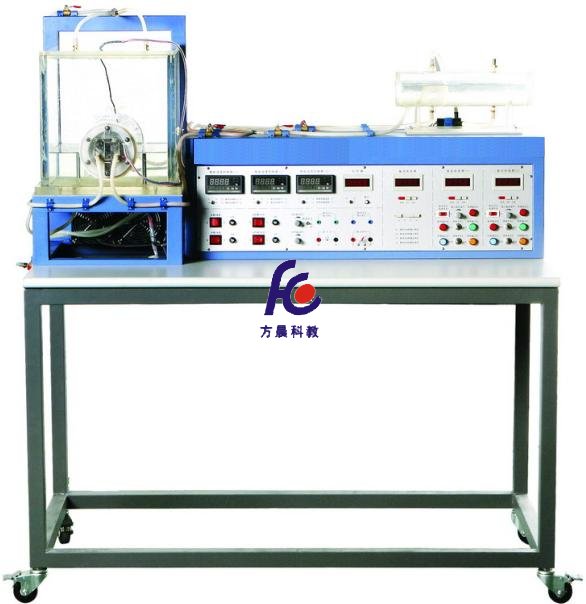

“半導體制冷技術實驗裝置”采用大功率半導體制冷片（帕爾帖）作為熱泵來演示熱泵工作原理，演示驗證帕爾帖效應；作為熱機來演示熱機工作原理，演示驗證塞貝克效應。
適合于高職院校、職業學校制冷專業和非制冷類專業的《半導體制冷》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的教學與技能的提高。本實驗裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業的技能鑒定考核。
一、裝置特點
1.采用大功率半導體制冷組件作為冷源，不需要干冰、氨、氮、氟利昂等制冷劑，溫度低、制冷快、壽命長。具有無污染、無噪聲、無振動、無磨損，可連續工作。
2.直觀性強：可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片的工作原理。
3.可操作性強：用面板上提供的鈕子開關，可以方便的切換半導體制冷片的工作狀態，既能定性觀察實訓現象，又能通過測量?jī)x表定量測量。
二、技術性能
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.8kVA
4.外形尺寸：1200mm×730mm×1400mm
5.安全保護：具有漏電保護裝置，安全符合國家標準
三、實驗裝置的基本配置及功能
實驗裝置由控制屏、實訓桌和半導體制冷機組等組成
(一)控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1.直流數字電壓表：測量范圍0～20V，按鍵切換檔位，采用三位半數碼顯示，精度0.5%。輸入阻抗為10MΩ。
2.直流穩壓電源：提供0～15V連續可調的直流電源，電流為10A，為半導體制冷片提供電源。
3.計時器：按下復位按鈕時，開始計時，單位為秒。
4.直流數字電流表：測量范圍0～10A，采用三位半數碼顯示，精度0.5%。
5.溫度控制器：PID智能溫度調節器，具有 PID智能溫度控制加AI人工智能調節功能，可控硅調節輸出，根據實驗要求設定溫度控制值。
6.加熱器：功率為180W，當制冷片工作在熱機時，加熱器對其表面進行加熱。
7.微型水泵：使水冷液循環對半導體制冷片的熱端進行散熱。
8.音樂片和直流電機：當半導體制冷片工作在熱機時，其輸出的電壓可以驅動音樂片和直流電機。
(二)實訓桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面，設有兩個抽屜。實驗桌還設有四個萬向輪，便于移動和固定。
(三)半導體制冷機組
由兩片半導體制冷片、水冷頭、散熱排、水泵、水冷液、水管、有機玻璃水箱、傳熱鋁板等組成的水冷式半導體制冷機組，可直觀觀察水冷散熱系統的工作原理及現象。
四、實驗項目
1.半導體制冷實驗臺的認識實驗
2.半導體制冷片工作在熱泵時的工作原理
3.半導體制冷片工作在熱泵時的參數測試
4.半導體制冷片工作在熱機時的工作原理
5.半導體制冷片工作在熱機時的參數測試
