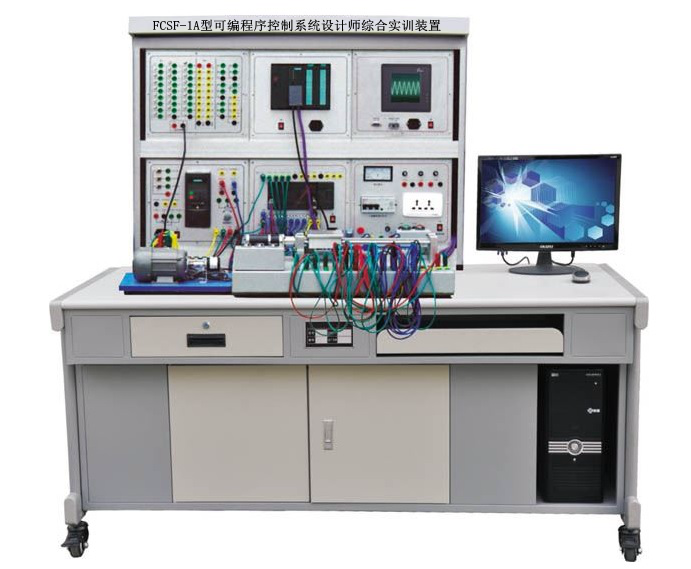

| 序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
| 1 | FC1 |
FXPLC實訓組件: 配置三菱FX2N-48MR PLC,內置數字量I/O(24路數字量輸入/24路繼電器輸出);FX0N-3A模擬量模塊(2路模擬量輸入/1路模擬量輸出);FX2N-485BD通信模塊,將PLC輸入輸出端子外接接線端子及安全插孔,在輸入端配有鈕子開關,配套SC-09編程電纜。 |
了解PLC 主機及擴展模塊的工作原理,掌握PLC的接線方法、程序編寫及運用。 |
| 2 | FC2 |
變頻器實訓模塊: 配置FR-D720S-0.4kW變頻器,功率0.4W,AC220V供電,帶有RS485通信接口及基本操作面板。 |
初步具有綜合應用變頻器的能力,了解變頻調速在實際中的應用,掌握變頻器與PLC之間通信的建立連接方法。 |
| 序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
| 1 | SF1 |
電氣控制模塊: 1只斷路器、4個保險絲座,6個接觸器,2個熱繼電器,6個單按按鈕,4個行程開關、4個保險絲。 |
掌握繼電器配線、安裝和調試工作,實現PLC控制繼電器任務;掌握安裝和調試PLC電氣控制系統的有關知識。 |
| 2 | SF2 |
開關量控制模塊: 十字路口交通燈、自動售貨機、四層電梯。 |
利用編程工具調試開關量控制程序,鍛煉PLC開關量運用的控制能力。 |
| 3 | SF3 |
溫度、光電控制模塊: 溫度控制系統:由模擬電加熱爐、晶閘管集成溫控器、溫度變送器、溫度傳感器等組成。 光電控制:由無極調光控制器、光電傳感器、白、黃、紅、藍顏色板等。 |
通過對模擬電加熱爐的開環和閉環溫度調節控制,掌握PID控制系統的應用。 通過控制燈光的亮、暗,完成傳感器在不同光線下的檢測功能。 |
| 4 | SF4 | 觸摸屏實訓模塊:7英寸 | 了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識,并掌握復位、置位、交替等功能鍵、圖形(曲線)顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
| 5 | WD5 | 三相鼠籠異步電機 | 交流380V/△ |
| 6 | SF6 |
電機導軌、光碼盤測速系統及數顯轉速表: 包含光碼盤測速系統(配有歐姆龍1024光電編碼器)、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好,能保證電機與編碼盤之間連接的同心度不超過±5絲,能較好滿足實訓要求。 |
在導軌面板上設有五位數顯轉速表,顯示當前轉速;具有電壓反饋信號;同時設有光電編碼信號輸出,包括A、B兩個通道;能夠完成各種速度開/閉環及定位實訓。 |
| 7 | SF7 |
磁粉制動器加載實訓組件 該掛件與ML01磁粉制動器配套使用,完成對ML01磁粉制動器加載控制,同時顯示相應加載轉矩和電機轉速。掛件提供一路連續可調恒流源和一路冷卻風扇電源。恒流源提供磁粉制動器所須的勵磁電流,調節恒流源輸出的大小也就調節了磁粉制動器的制動力矩,完成對電機的加載。 |
完成對各種電機的加載,加載轉矩為2N·m。采用磁粉制動器克服渦流測功機在低轉速時無法保證恒轉矩加載的缺點,同時磁粉制動器內部還設有強制冷卻風扇和溫度傳感器。 |
| 8 | SF8 |
小車運動控制系統實訓模型: 由運動小車、同步帶輪傳動機構、直流電機及驅動器、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成。 |
通過傳感檢測、PLC編程,實現傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等,通過脈沖個數定位,小車位置控制精確。 |
| 9 | SF9 | 單容水箱液位實訓對象模型:由機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。 | 水泵由一功率放大電路來驅動,儲水箱中的水從有機玻璃水箱頂部進入,底部用一手動閥門控制出水的流量。用壓力變送器來檢測液位,輸出4~20mA標準信號,通過PLC可編程控制器可實現液位的閉環控制 |
