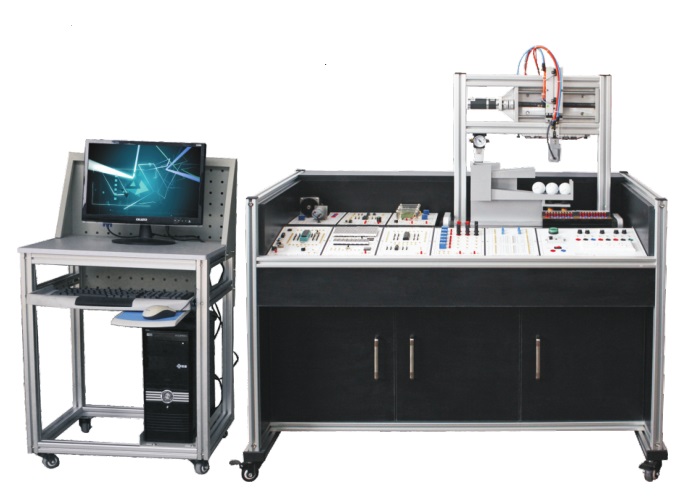

一、單片機控制功能實訓考核裝置產品特點：
1.入門容易，簡潔而不簡單：為了使入門容易，我們采用簡單易懂的版面設計，從基本的一個跑馬燈開始就讓您無縫地切入教學。大部分的模塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因?yàn)槲覀兩钪?，感性認識的重要性。
2、人體工學，美觀而舒適：采用模塊平放結構，使得視線趨于自然向下，如同平時讀書寫字?？拷脩魝?cè)又略帶傾斜，使得操作時更加方便。同時抬頭時視線使得毫無遮擋?？梢苑奖愕芈?tīng)講，老師亦可觀察實驗情況。
3、高度開放，激發創新：采用模塊化設計，我們并不簡單的，單獨設計模塊，而是將模塊間聯系，可能性，功能性做了綜合考慮，提供經典實訓項目，我們建議用戶利用高度開放性的模塊，設計出自己的實驗項目。
4、貼近實際，易于拓展：深知教學與實際生產結合的重要性。特別設計了多達幾十種的實訓包
二、單片機控制功能實訓考核裝置技術性能：
1、輸入電源：AC220V±10% 50Hz
2、工作環境：溫度-10~+40℃ 相對濕度＜85%(25℃)
3、裝置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1100mm
三、單片機控制功能實訓考核裝置配置清單
|
序號 |
名 稱 |
型號及規格 |
|
1 |
實訓桌 |
尺寸1160*720*840用符合人體工學的平斜面設計，所有模塊平斜放于桌面固定槽內，實驗視線同讀書一樣，自然往下，利于思考。同時解決傳統立式結構的視線遮擋，無法看見教師教學的問題。工藝上采用優質鋁材，16mm以上黑色木板，家具級封邊工藝，帶3個柜子，優質鉸鏈，鋁采合金把手，帶4個可鎖式腳輪便于移動。 |
|
2 |
電腦推車 |
尺寸630*580*1140采用鋁合金結構，16mm以上黑色木板，家具級封邊工藝，帶4個腳輪，帶電腦位，伸縮鍵盤托板。 |
|
3 |
51單片機主機模塊 |
AT89S52芯片/在系統下載設計 |
|
4 |
電源模塊 |
DC±5V，±12V，24V |
|
5 |
仿真器模塊 |
DICE-KEIL USB仿真器
(USB通訊接口，使用KEIL軟件) |
|
6 |
顯示模塊(AB共2塊) |
8位跑馬燈 |
|
8位數碼管動態顯示 |
|
16×32點陣LED屏 |
|
128×64繪圖液晶顯示屏 |
|
1602字符型液晶顯示屏 |
|
7 |
繼電器模塊 |
6路繼電器（帶驅動） |
|
8 |
指令模塊 |
PS2鍵盤接口 |
|
8個獨立鍵盤接口 |
|
8路8位開關量輸入 |
|
4*4矩形鍵盤接口 |
|
9 |
ADC/DAC模塊 |
ADC0809 |
|
DAC0832 |
|
0-5V模擬電壓輸出 |
|
8等級LED電平指示 |
|
有源時鐘發生器 |
|
10 |
交直流電機控制模塊 |
24V直流減速電機 |
|
220V交流減速電機 |
|
光電開關計數輸出 |
|
11 |
步進電機控制模塊 |
步進電機 |
|
水平移動裝置 |
|
閉環控制裝置 |
|
12 |
傳感器配接模塊 |
4路傳感器接口 |
|
16路光電隔離IO口 |
|
13 |
擴展模塊 |
8255芯片，74LS245芯片 |
|
14 |
溫度傳感器模塊 |
18B20/LM35 |
|
15 |
RS232通訊線 |
RS232通訊線 |
|
16 |
ISP編程線 |
ISP編程電纜 |
|
17 |
排線 |
排線 |
|
18 |
電子連線 |
實驗連線 |
|
19 |
接近開關 |
接近開關 |
|
25 |
智能物料搬運模塊 |
搬運機構 |
|
傳感器檢測機構 |
|
限位保護功能 |
|
接供料機構 |
|
26 |
氣泵 |
實驗室共用氣泵 |
|
27 |
實驗指導 |
實驗指導1套 |
|
28 |
實驗程序與配套軟件 |
配套實驗源代碼，配套軟件與工具 |
四、實訓項目
實訓一燈光閃爍實訓
實訓二跑馬燈實訓
實訓三獨立按鍵輸入實訓
實訓四光隔離輸入輸出實訓
實訓五金屬檢測實訓
實訓六動態數碼管顯示實訓
實訓七矩陣鍵盤接口實訓
實訓八 繼電器隔離控制實訓
實訓九 蜂鳴器演奏實訓
實訓十 8255芯片擴展IO實訓
實訓十一 字符型液晶顯示模塊控制實訓
實訓十二 液晶顯示模塊控制實訓
實訓十三點陣L E D屏漢字顯示實訓
實訓十四 AD轉換實訓
實訓十五 DA轉換實訓
實訓十六 LM35溫度傳感器采集實驗
實訓十七單總線溫度傳感器采集實訓
實訓十八 交直流減速電機控制實訓
實訓十九 步進電機開環控制實訓
實訓二十 RS232通信實訓
實訓二十一 PS2鍵盤通信實驗
實訓二十二 智能物料搬運裝置實訓
