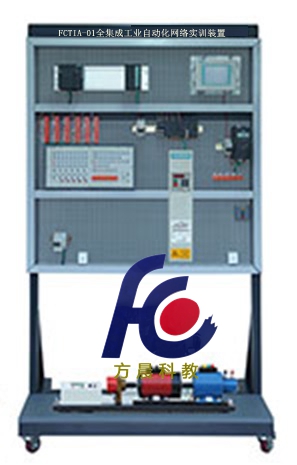

CTIA-01全集成工業自動化網絡實訓裝置
一、產品概述：
“FCTIA-01全集成工業自動化實訓裝置”基于西門子全集成自動化PLC控制系統的技術的基礎上開發而成的。它集PLC模擬實驗、PLC實物控制實驗、網絡控制實驗以及大型系統的調試及運行于一體的教學設備。
這個系統分三個結構層次，第一層為計算機監控管理層，第二層為S7－300現場主控制層，與第一層采用工業以太網進行通訊；第三層為S7－200現場控制層，與第二層采用Profibus－DP通訊；第二層下還帶有LOGO！模塊，采用AS－I通訊。系統的第二層可配置多個S7－200現場控制層，使整個實驗組成一個網絡實驗室，該實驗裝置內容由淺到深，從模擬到實物，從單機實驗到網絡實驗，充分考慮到學校創辦工業自動化實驗室的需要和當今控制技術的發展，兼顧了學生做實驗、課程設計，畢業設計的需要和學校承接工程之需求。
二、實訓項目：
1、可編程控制的模擬實訓內容
（1）基本指令練習實驗（WINCC、STEP7）
（2）舞臺燈光模擬控制實驗
（3）天塔之光模擬控制實驗
（4）液體混合模擬控制實驗
（5）數碼顯示模擬控制實驗
（6）五相步進電機模擬控制實驗
（7）Y－Δ換接起動模擬控制實驗
2、可編程控制的實物對象實訓內容
（1）直流電動機的調速控制實驗
（2）溫度的檢測和控制實驗
（3）交流電機調速實驗
3、LOGO!控制器實驗
4、工業自動化網絡控制系統實訓內容
（1）PLC網絡監控實驗
（2）PLC與PLC數據讀寫實驗
（3）多PLC協調控制實驗
（4）PROFIBUS-DP網絡構建實驗
（5）PROFIBUS-DP網絡控制電機轉速實驗
（6）PROFIBUS-DP網絡控制溫度對象實驗
（7）TP177B顯示控制溫度實驗
（8）TP177B顯示控制轉速實驗
5、網絡控制部分
（1）Ethernet總線的認識和組建實驗
（2）profibus-DP總線的認識和組建實驗
（3）PPI總線通訊的認識和組建實驗
（4）現場總線的認識和控制實驗
（5）網間的信息傳遞和控制實驗
（6）不同網絡間的信息傳遞和控制實驗
（7）網絡故障的分析和檢測及維修實驗
6、大型實驗
（1）全集成自動化控制系統的調試及運行
三、技術參數：
1、輸入電源：三相四線-380V±10%/50Hz
2、工作環境：環境溫度范圍為-5~+40℃；相對濕度<85%（25℃）；海拔<4000m
3、裝置容量：<3KVA
4、外形尺寸：1200mm×600mm×2100mm
