一、概 述

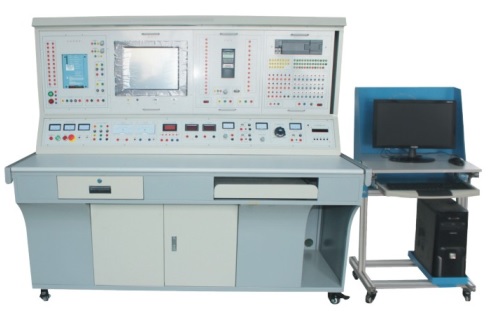

本實訓裝置設計時結合了當今國際工業自動化應用技術水平的發展，集計算機控制技術、網絡技術、通信技術、自動控制技術于一體，充分考慮實用性、可靠性與安全性研制的新型實訓裝置。實訓臺配有測量儀表、常規電器、可編程控制器、變頻器、直流調速器、工控組態軟件、三相異步電機、直流電機等裝置。該系統可以完成工業自動化控制技術的多種實訓教學，系統也支持自行編制、設計開發的綜合性實訓，具有較強的完備性。
二、產品特點
1.裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實訓，只需添加部件即可，永不淘汰。
2.實訓對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
3.采用西門子S7-200型可編程序控制器,功能強大、性能優越,采用模塊化設計,便于組合靈活,用戶可根據不同的需要組成不同的控制系統
4.采用西門子MM420變頻器，帶RS485通信接口及BOP面板
5.采用英國歐陸的514C直流調速器
6.實訓項目齊全，含半導體變流技術、直流調速、交流調速，PLC數字量、模擬量實訓、網絡通訊等
7.數據采集和工控組態軟件的應用開發，所有實訓項目均有組態棒圖跟蹤教學。
三、實訓項目
1.變流技術
(1)單結晶體管觸發電路
(2)單相半波可控整流電路
(3)單相交流調壓電路
(4)單相橋式半控整流電路
(5)單相橋式全控整流電路和有源逆變電路
(6)鋸齒波同步移相雙脈沖觸發電路和三相橋
式整流電路
2.可編程控制器技術
(1)裝配流水線的模擬控制
(2)三相異步電動機星/三角（Y/△）換接
起動控制
(3)五相步進電動機的模擬控制
(4)十字路口交通燈控制
(5)液體混合裝置控制的模擬
(6)電梯控制系統的模擬
(7)機械手動作的模擬
(8)四節傳送帶的模擬
(9)運料小車控制模擬
3.交流調速
(1)變頻器功能參數設置與操作
(2)多段速度選擇變頻調速
(3)異步電機的變頻開環調速
(4)基于PLC通信方式的變頻器閉環定位控制
(5)基于PLC通信方式的變頻器開環調速
(6)基于PLC模擬量方式的變頻器閉環調速
4.直流調速（歐陸514C）
(1)轉速電流雙閉環不可逆調速系統
(2)轉速電流雙閉環可逆調速系統
(3)負載擾動
(4)給定積分器單元功能
