FC-YL-1智能樓宇通用實訓臺架
四工位實訓支架特點：
實訓系統屏由全呂合金構成，美觀及牢固，可自由根據實地面積排放，單獨提供電源，移動方便，活動性大，實訓功能強大，可根據實驗要求自行排放，大大增加實訓功能，模塊自由組合聯網進行實訓，另可增設本公司附加設備進行實驗，能與本公司各模塊進行多擴展實訓.
實訓支架工作電壓：?jiǎn)蜗嗳€220V±5% 50HZ
（2）具有總啟動電源，單獨的電源DC24VDC12V輸出。
（3）安全保護：裝置配有電流型漏電保護斷路器，具有：漏電、短路及過流切斷電源的保護功能。符合國家標準：漏電流≤30mA 動作時間≤0.1S，能夠保護實訓者人身安全和實訓設備安全。外型尺寸：1000X200X180cm³

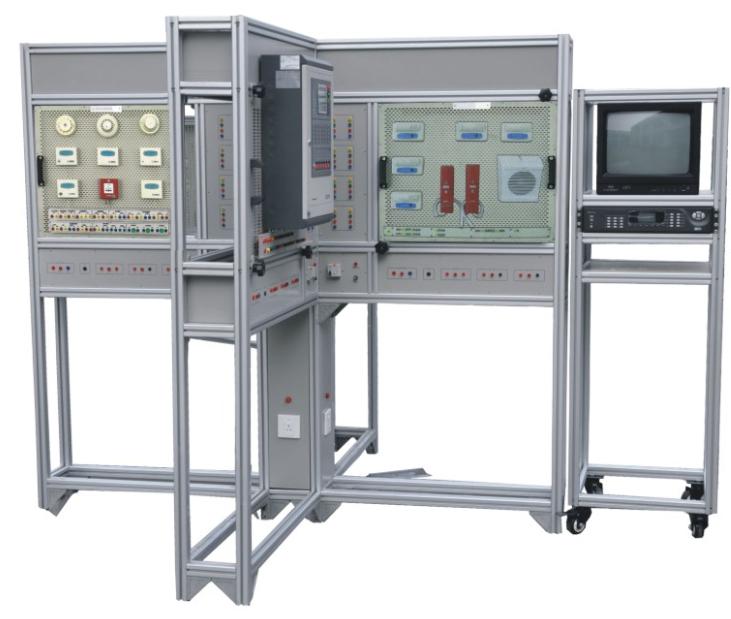

四工位實訓平臺桌特點：
（1）實訓平臺桌面積2200X1200MM 支架采用全合金鋁，臺面采用高密度防腐板制面，經久耐磨，
外型美觀，實訓屏均采用合金鋁構成，
（2）外形尺寸：2200X1200X800mm
(3) 實訓支架工作電壓:單相三線220V±5% 50HZ單獨交直流電源輸出
(4) 安全保護：裝置配有電流型漏電保護斷路器，具有：漏電、短路及過流切斷電源的保護功能。符合國家標準：漏電流≤30mA 動作時間≤0.1S，能夠保護實訓者人身安全和實訓設備安全。外型尺寸：1000X200X180cm³

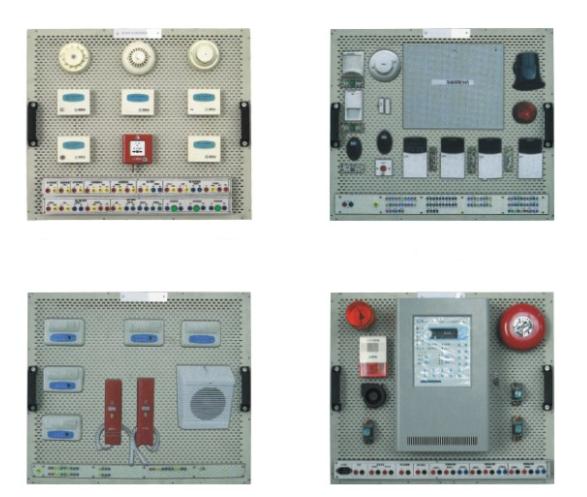

1、消防報警及聯動子系統實訓：
消防設備的認識
電子編碼器的認識及使用
元件地址編碼設置
系統的管理
聯動編程
單點操作實驗
總線隔離模塊的測試實驗
信號輸入模塊的測試實驗
手動報警按鈕與聲光報警器的使用
消防系統報警實驗
火災報警聯動實驗
2、電話通信子系統實訓
電話交換機的應用
電話線的制作
語音數據面板及模塊的使用
分機間呼叫
3、網絡布線子系統系列實訓：
局域網的組建
網線制作與測試
終端面板的安裝及數據模塊的使用
交換機的應用
路由器的應用
配線架的使用
局域網IP設置
4、智能卡門禁子系統實訓：
門禁系統組成及設備認識
門禁系統的組建
門禁系統的聯網及應用
上位機軟件的設置
用戶卡注冊
開門方式設置
用戶卡權限設置
門磁的應用
電控鎖的認識
門禁系統遠程數據下載、遠程控制
考勤系統設置
考勤卡注冊
考勤數據下載
消費系統的設置
消費卡的充值
消費數據的下載
5、可視對講子系統實訓
可視對講系統的組成及應用
門口機呼叫室內機
電控鎖的接線
室內機開鎖
室內機門口機對講通話
管理中心的通話
6、視頻監控系統實訓
視頻線纜的制作
云臺的使用
云臺控制器的使用
半球攝像機的使用
槍式攝像機的應用
半球攝像機的應用
嵌入式數字硬盤錄像機的使用
解碼器的使用與設置
7、配電照明及布線實訓
照明燈異地控制
聲光雙控延時開關的使用
插卡取電開關的應用
延時觸摸開關的應用
微型斷路器漏電保護器的使用
戶內配電箱的制作及安裝
戶內分控配電箱的制作及安裝
8、群控電梯實訓
電梯開、關門控制實訓
電梯轎廂升降點動控制實訓
電梯開關門、升降點動控制實訓
電梯樓層連續運行顯示實訓
呼梯信號記憶與解除控制實訓
電梯自動選向控制實訓
9、遠程抄表實訓
RS-485網絡組建
RS-485/232認識及使用
遠傳水表接線及認識實驗
遠傳電表接線及認識實驗
遠傳燃?xì)獗斫泳€及認識實驗
采集器原理及使用
集中器原理及使用
聯網通訊實驗
上位機管理軟件認識
數據庫軟件使用
遠程抄表綜合實驗
（3） 系統主要配置表：
|
配置
|
名稱
|
要求
|
數量
|
|
建
筑
模
型
|
全防真建筑材料主體結構、大樓包含了（照明系統、消防系統、門禁對講系統、通訊系統、安防系統、準布線系統為一體的）智能大樓。 | 外型尺寸：(4.66×3.0×2.3)m |
一套
|
|
消
防
系
統
|
消防報警主機 | 1臺 | |
| 輸入模塊 | 1個 | ||
| 輸入輸出模塊 | 3個 | ||
| 感煙探測器 | 1個 | ||
| 感溫探測器 | 1個 | ||
| 燃?xì)馓綔y(cè)器 | 1個 | ||
| 短路隔離器 | 1個 | ||
| 聲光報警器 | 1個 | ||
| 警鈴 | 1個 | ||
| 警燈 | 1個 | ||
| 排風機 | 1臺 | ||
| 手動報警模塊 | 1個 | ||
| 150W廣播功放 | 1臺 | ||
| CD錄放盤 | 1臺 | ||
| 智能消防電話主機 | 1臺 | ||
| 廣播模塊 | 1個 | ||
| 編碼器 | 1個 | ||
|
安
防
系
統
|
防盜主機 | 1臺 | |
| 主機編程鍵盤 | 1臺 | ||
| 紅外探測器 | 1個 | ||
| 雙束對射探測器 | 1個 | ||
| 聲光報警器 | 1個 | ||
| 門磁探測器 | 1個 | ||
| 手動緊急按鈕 | 1個 | ||
| 冪簾探測器 | 1個 | ||
| 硬盤錄像機 | 1臺 | ||
| 云臺攝像機 | 1個 | ||
| 半球攝像機 | 1個 | ||
| 紅外攝像機 | 1個 | ||
| 無線攝像機 | 1個 | ||
|
對
講
門
禁
系
統
|
管理中心機 | 1套 | |
| 門口機 | 1臺 | ||
| 電控鎖 | 1把 | ||
| 可視安防話機 | 1門 | ||
| 非可視安防話機 | 1門 | ||
| 通用話機 | 1門 | ||
| 網控器 | 1個 | ||
| 視頻分配器 | 1個 | ||
| 層間分配器 | 1個 | ||
| 探測器 | 1套 | ||
| ID卡片 | 10張 | ||
| 門禁機 | 1臺 | ||
|
照
明
系
統
|
DDC控制器 | 1個 | |
| 過道自動照明燈及控制模塊 | 1套 | ||
| 辦公自動照明及控制模塊 | 1套 | ||
| 客廳自動照明及控制模塊 | 1套 | ||
| 臥室自動照明及控制模塊 | 1套 | ||
| 計算機控制中心 | 1套 | ||
|
通
訊
系
統
|
數字交換機 | 1臺 | |
| 程控交換機 | 1臺 | ||
| 網絡路由器 | 1個 | ||
|
布
線
系
統
|
標準通訊機柜 | 1個 | |
| 標準網絡配線架 | 24口 | 1個 | |
| 標準網絡模塊 | 1套 | ||
| 語音模塊 | 1套 | ||
| 布線網線及語音線 | 1套 | ||
| 布線工具 | 1套 | ||
|
IC
卡
抄
表
統
|
氣表 | ||
| 電表 | |||
| 水表 | |||
| 模擬管道 | |||
|
供
電
系
統
|
DDC控制器 | ||
| 相關配套軟件 | |||
| 上位機監控 |
