FCLY-09A型物聯網城市智能綜合實訓系統
一、系統概述：
1、城市智能綜合實訓系統作為物聯網典型應用的演示實訓平臺，以智能交通，智能停車場、智能安防、智能安保巡更、智能監控。樓宇照明等、為控制對象，集合了無線通訊技術、物聯網射頻識別（RFID）技術、傳感器技術、嵌入式系統技術、分布式信息處理技術、網絡安全技術以及圖像處理等先進技術。具有車輛道閘、大樓照明、安保巡邏點，周界安防、視頻監控、視頻抓拍、城市交通管理等功能。通過控制監視實訓區進行系統連線實訓，上位機采集處理信息，同時監視各系統運行情況。
2、在遠程控制方面采用了嵌入式系統平臺，可實現RFID射頻技術、語音控制、圖像處理、車倆識別、遠程控制、無線通訊、Wi-Fi 等多種功能；支持多種傳感器，結構化設計。嵌入式平臺、單片機以及物聯網ZigBee、RFID 技術的融合，可以讓學生從實際生活中感受物聯網的應用，并通過實踐快速學習嵌入式、RFID、WIFI圖像處理等技術，對物聯網這個龐大的系統做一個親身的感受和應用，以便以后的物聯網開發。
3、在系統的基礎之上，可以改造出硬強大的智慧農業、智能家居、智能堆場通信及定位系統、物流運輸實時監控系統等應用系統，給學生充分的拓展空間，滿足物聯網相關專業的綜合訓練和競賽要求。
4、系統架構城市智能系統由實體沙盤、傳感設備、控制設備及中央控制臺等組成。
二、實體沙盤系統組成

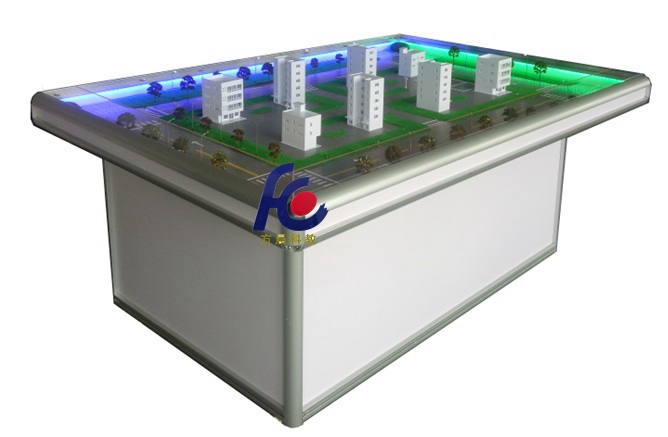

2.1城市智能實訓系統沙盤面積2.0米x1.4米、 離地面高度0.7m，上面有安裝城市交通系統，停車場，建筑模型，路燈系統，提示牌、大樓供電系統、巡邏系統、周界系統、監控系統等，路面上鋪設車輛導航色帶和RFID標簽。城市交通系統由行車道、交通燈、交通指示牌、提示牌、信息顯示屏等組成；停車場由入出口道閘、停車區、車輛信息顯示屏等組成；建筑模型包括樓宇、廠房、路燈、公共綠地等模型。
2.2.車輛進出傳感設備
1）監控?cái)z像頭2個，分別用于道路車輛運行監視與車輛入出時的拍照視頻對比管理。
2）固定RFID讀卡器2個，用于停車場入出口道閘車輛進出的身份識別。
3）移動RFID讀卡器每輛車1個，RFID電子標簽若干，用于檢測車輛。
2.3、智能視頻監控
1）具有沙盤全景監視
2）無線WIFI控制
3）手機APP遠程控制
2.4、巡更系統
1）沙盤模型在每一個小區大樓都設有巡保巡檢點
2）巡更棒：通過射頻技術讀取大樓巡邏點
3）系統具有線路計劃，人員信息考勤管理等
2.5、周界安防系統
1）紅外對射傳感器4個,用于周界控制
2）沙盤系統具用小區周界安防
3）控制臺及上位機可監控測到各小區報警情況
2.6、智能交通燈系統
1.交通控制設備
1）車輛要能根據交通指示進行停車與啟動，做到紅燈停、綠燈行；或者按設定規則違章行駛。
2）交通燈設備2套，用于路口（十字路口和丁字路口各1個） 交通控制。
3）公共信息顯示屏4套，用于顯示道路信息。
4）車輛道閘與顯示屏一套，小車通過RFID刷卡入出，顯示屏能顯示當前停車數與空位數、車輛違章等信息。
5）路燈控制系統一套，用于對道路照明控制。
2.7、中央控制臺
中央控制臺安裝智能控制中心主機與主控上位機服務器，在智能控制中心和計算機上安裝系統與應用軟件，實現如下功能。
1）智能控制中心與智能交通通信，實現車輛運行的控制與運行位置的檢測，并將公交車輛當前位置信息顯示在顯示屏上，顯示在控制電腦屏幕上。
2）智能控制中心與車輛道閘系統通信，實現遠程通過道閘時的刷卡身份自動識別與檔桿開閉，顯示屏能顯示當前停車數與空位數等信息。
3）智能控制中心與道路視頻監控系統通信，實現交通燈控制、車輛運行違章視頻抓拍記錄、車輛違章顯示等功能。
4）智能控制中心與路燈監控系統通信，實現路燈開關量控制等功能。
5）智能控制中心與安防系統通信，實訓上位機實進監控，并外理報警信息
6）上位機能進行安保巡邏和人員考勤管理
7）智能控制中心具有沙盤樓房供電實時監控等功能
8）控制臺具有硬件線路考核實訓端
