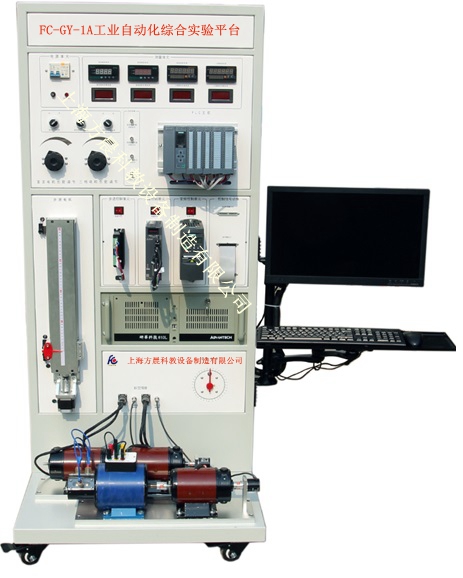

FC-GY-1A工業自動化綜合實驗平臺
一、產品特點
1、工業自動化綜合實驗平臺采用柜式，正面鋁塑面板噴繪開孔安裝驅動器，調速器，工控機等，其他三面采用透明有機玻璃安裝，便于看清內部結構；顯示器與鍵盤安裝于柜體右側上面，可以180度旋轉；
2、所有驅動器及調速器連線全部連接完整；
3、控制部分分為兩大部分，一個為PLC控制另一個為工控機板卡控制，控制系統切換采用排線連接切換；
4、PLC為脈沖控制或者模擬量控制，工控機采用模擬量和IO控制；PLC主機使用S7-1500；
5、伺服系統采用圓周運動，設置圓形刻度盤和指針指示運動角度；
6、步進系統采用直線位移，設置絲桿，導桿，移動塊，左右限位和原點，標尺指示運動距離；
7、直流調速PWM系統,采用直流發電機作為負載，采用聯軸器連接，末端設有編碼器進行測速，還設有直流電機工作電流、電壓變送，可以實現電流環控制、電壓環控制、速度環控制；
8、變頻控制系統，采用直流發電機作為負載，采用聯軸器連接，末端設有編碼器進行測速，進行變頻器PID控制；
9、移動設備的監控，通過工控機采集PLC運行數據，通過互聯網轉發到云平臺，手機或者其他移動設備通過云平臺監控PLC設備運行數據。同樣工控機板卡運行數據也可通過云平臺控制。
10、自動化創新物聯網應用云平臺模塊
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發
（1）物聯網自動化應用軟件（正版軟件，為了避免知識產權糾紛須提供證明軟件屬權的材料）
1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬量，開關量的上下線、閥值等狀態進行設置報警。
（2）終端包含：
1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
11、工業4.0仿真實訓軟件（正版軟件，投標現場提供著作權證書原件和逐條功能演示）軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真
1）電子仿真
（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術
（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真
（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；
（3）綜合技能實訓
①調光臺燈電路的連線組裝仿真、測試、排故②數字時鐘電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故
2）電氣仿真
（1）電工基本常識與操作：
①安全用電常識：觸電方式；防護措施；接地接零；急救措施
②常用電工工具：通用工具；線路工具；設備工具
③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復
④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程
（2）電工儀表
①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；
②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；
③鉗形電流表：外形仿真，原理仿真，使用仿真；
④兆歐表：外形仿真，原理仿真，使用仿真；
⑤直流電橋：外形仿真，使用仿真；
⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；
（3）照明電路安裝
①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；
②兩地控制線路：器材仿真，電路仿真連線仿真
（4）電機與變壓器
①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；
②單相異步電動機：外形仿真，結構仿真，裝配仿真；
③伺服電動機：外形仿真，結構仿真，原理仿真；
④步進電動機：外形仿真，原理仿真；
⑤直流電動機：外形仿真，結構仿真，裝配仿真；
⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；
（5）低壓電器
①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；
②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；
③常用閘刀開關：外形仿真，結構仿真；
④低壓斷路器：外形仿真，結構仿真，原理仿真；
⑤熔斷器：外形仿真，結構仿真；
⑥啟動器：外形仿真
⑦主令電器：外形仿真，結構仿真；
（6）電動機控制仿真
①接線仿真：
1.具有過載保護的三相電動機正轉控制接線仿真、
2.雙重互鎖的三相電動機正反轉控制接線仿真、
3.三相電動機接觸器星形、三角形控制接線仿真、
4.三相電動機時間繼電器接線仿真、
5.三相電動機機械制動控制電路仿真
②電路仿真：
1.三相電動機具有過載保護的正轉控制仿真、
2.三相電動機雙重互鎖的正反轉控制仿真、
3.生產機械行程控制電路仿真、
4.三相電動機自耦降壓起動仿真、
5.三相電動機接觸器星形、三角形控制仿真、
6.時間繼電器仿真、
7.三相電動機機械制動控制電路仿真、
8.電動機反接制動控制電路仿真、
9.有變壓器全波整流能耗制動控制電路仿真、
10.接觸器控制的雙速電動機調速電路仿真、
11.利用電流繼電器控制繞線式異步電動機起動控制線路仿真、
12.c620車床電氣控制仿真，
13.電動葫蘆仿真，
14.z35搖臂鉆床仿真
③排故仿真：
1.具有過載保護的正轉控制排故、
2.雙重互鎖的正反轉控制排故、
3.生產機械行程控制電路排故、
4.自耦降壓起動排故、
5.接觸器星形、三角形控制排故、
6.時間繼電器排故、
7.三相電動機機械制動控制電路排故、
8.電動機反接制動控制電路排故、
9.有變壓器全波整流能耗制動控制電路排故、
10.接觸器控制的雙速電動機調速電路排故、
（7）電工識圖
3）在線學習培訓
（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓
（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；
（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
4）液壓傳動原理的動態演示并不少于18種動態演示。
5）傳感器仿真
（1）溫度變送傳感器仿真
（2）液位傳感器仿真
（3）流量傳感器仿真
6）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。
7）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
8）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。
9）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
二、技術性能
1.輸入電源：單相三線 AC220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：≤2kVA
4.外形尺寸約：76cm×70cm×167cm
三、系統組成

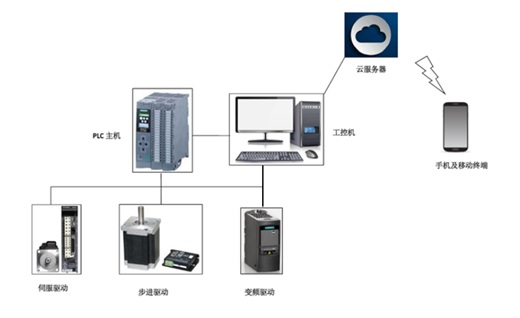

系統控制原理圖
四、基本配置：
| 序號 | 名稱 | 型號規格 | 數量 | 備注 |
| 1 | 控制屏 |
76cm×70cm×167cm 安裝各種儀表 |
1套 | 顯示器安裝在右側 |
| 2 | PLC主機 |
1、S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 數據；60 ns；集成2x PN 接口；集成 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz 2、TM Count 2模塊 ，2 通道高速計數器與位置采集 3、TM PTO 4定位模塊模塊，輸出四路高速脈沖 |
1套 | |
| 3 | 步進系統部件 | DM556步進驅動器 | 1套 | |
| 4 | 交流伺服系統部件 | 三菱MR-JE-20A伺服驅動器及KN23BJ-S100伺服電機組成，伺服電機端部裝有指針用于指示運動角度 | 1套 | |
| 5 | 交流變頻調速部件 | 西門子MM420 0.37KW變頻器，帶有RS485通信接口及BOP操作面板 | 1套 | |
| 6 | 直流調速部件 | 配置PMW驅動器，小型勵磁直流電機220V，配合模擬負載和編碼器實現速度閉環 | 1套 | |
| 7 | 控制對象 | 單軸精密滑臺，有效行程400mm | 1套 | |
| 8 | 電機 | 小型直流發電機 | 2臺 | |
| 9 | 三相電機180W/380V | 1臺 | ||
| 10 | 模擬負載 | 包含磁粉制動器、光碼盤測速系統 | 1套 | |
| 11 | 自動化創新物聯網應用云平臺模塊 | 1套 | ||
| 12 | 工業4.0仿真實訓軟件 | |||
| 12 | 配件 | 高可靠護套結構手槍插實驗連接線及配件 | 1套 | |
| 13 | 工控機 | 研華工控機I5-2500/8G/1TB 21英寸顯示器 | 1套 |
五、實驗項目
1.變頻器功能參數設置與操作
2.PLC控制多段速度變頻調速
3.基于PLC模擬量變頻調速
4.PLC 控制步進電機的程序編寫
5.步進電機運行
6.伺服電機驅動器參數設置
7.通過操作面板控制伺服電機的運行
8.PLC 控制伺服電機的運行與調試
9.了解直流調速控制系統的原理
10.直流調速系統
11.PLC、直流調速器組成的調速系統
12.基于云平臺的遠程監控
