車型：卡羅拉
型號：FCQC-KT-11
品牌：上海方晨

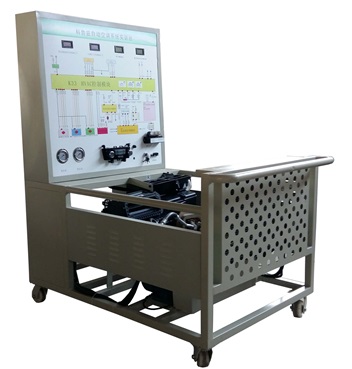

卡羅拉汽車自動空調實訓臺采用一汽豐田車系卡羅拉車型的全自動空調部件，該空調系統在常規空調系統的基礎上由液晶顯示的控制面板、輕觸式開關、電控模塊、各種傳感器和執行器構成，是一個完整的閉環自動控制系統。能夠?qū)崿F(xiàn)對溫度、風速、換氣、風口切換等自動控制，真正模擬了豐田自動空調的全部功能，可通過設置各種典型的空調系統故障，完成對學生的技能考核。適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修電工、汽車維修工等相關工種的教學與技能實訓，也可用于職業技能培訓和鑒定。
一、卡羅拉汽車自動空調實訓臺特點
本裝置采用豐田卡羅拉自動空調系統，自動化程度高，普遍性廣
本裝置綜合了汽車空調系統中的制冷、暖風、通風三大工作模式
本裝置采用可視化教學體系，各空調部件直觀明了
各組件采用模塊化結構，部件與電路符號相對應，圖線分明，各組件任務明確，相應的過程均有相應的儀表指示，直觀、準確
可設置不同類型的故障，使學生的專業知識和操作技能（理論與實踐）緊密結合，從而提高學生的綜合分析判斷能力和調試維修技術水平
6.系統配置有可變頻調速的三相異步電動機，用來模擬汽車的發動機，給壓縮機提供運轉的動力，通過變頻器對電動機調速來模擬汽車的不同運行工況，從而達到實訓的目的。
二、卡羅拉汽車自動空調實訓臺功能特點
1.真實可運行的汽車自動空調系統，充分展示汽車自動空調系統的組成結構和工作過程。
2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車自動空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.帶加熱裝置,自動調節溫度。
三、卡羅拉汽車自動空調實訓臺技術參數
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、制 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
三相異步電動機：
1、型 號：YT 100L1-4
2、電 壓：AC 380V
3、功 率：2.2KW
4、轉 速：1420r/min
四、卡羅拉汽車自動空調實訓臺基本配置(每臺)
|
序號 |
名 稱 |
型號車型 |
單位 |
數量 |
|
1 |
檢測控制面板(帶面板柜） |
裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
信號模擬裝置 |
|
套 |
1 |
|
4 |
高壓壓力表 |
R134a，0～3.5MPa |
個 |
1 |
|
5 |
低壓壓力表 |
R134a，0～1.5MPa |
個 |
1 |
|
6 |
數字式進風口溫度表 |
|
個 |
1 |
|
7 |
數字式出風口溫度表 |
|
個 |
1 |
|
8 |
空調控制器總成 |
原車 |
套 |
1 |
|
9 |
空調蒸發箱總成 |
原車 |
套 |
1 |
|
10 |
壓縮機總成 |
原車 |
套 |
1 |
|
11 |
膨脹閥總成 |
原車 |
套 |
1 |
|
12 |
干燥器總成 |
原車 |
套 |
1 |
|
13 |
鼓風機總成 |
原車 |
套 |
1 |
|
14 |
冷凝器 |
原車 |
個 |
1 |
|
15 |
三相異步電動機 |
YT 100L1-4/2.2KW |
臺 |
1 |
|
16 |
冷卻電子風扇 |
原車 |
套 |
1 |
|
17 |
移動臺架(帶自鎖腳輪裝置) |
1500×1000×1700mm(長×寬×高) |
臺 |
1 |
|
18 |
故障模擬與排除裝置 |
|
套 |
1 |
|
19 |
設備教師手冊 |
|
套 |
1 |
|
20 |
設備合格證、保修卡 |
|
套 |
1 |
