車號：本田F23A
型號：JDQC-FD-6
品牌：上海方晨

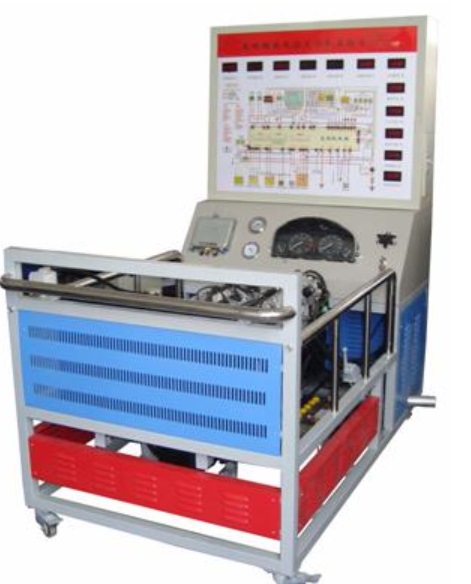

一. 汽車發動機電控實訓臺概述
本實訓考核裝置采用本田F23A發動機，整套實物對象包括了發動機總成、供油系統、潤滑系統、進排氣系統、冷卻系統、儀表總成和電控系統等，能清晰展示發動機和各零部件的外形、安裝位置及連接關系，使學生對汽車發動機電控系統有更為直觀的認識。
發動機可正常起動、運轉、加速，基本參數與原車一致?？衫闷噷Ｓ媒獯a器檢測發動機動態數據流和靜態故障代碼，也可利用汽車專用萬用表或汽車專用示波器等檢測儀器在相應的檢測插孔上直接檢測動態或靜態信號。本裝置可設置多種類型的故障，包括電路、氣路和油路故障，完成對學生的綜合技能考核。
本實訓臺適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二．汽車發動機電控實訓臺結構組成
發動機總成、原車發動機控制電腦、防盜電腦、組合儀表、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、原車故障檢測通訊的診斷座、散熱系統、臺架操作說明書、實驗指導書等附件。
各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。
三．汽車發動機電控實訓臺主要用途
1．適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3．適用于汽車?yán)韺嵰惑w化教學模式的教學需要。
4．適用于現場教學的教學模式的教學需要。
5．適用于行動導向教學模式的教學需要。
6．適用于工藝化教學模式的教學需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8．適用于模塊化教學模式的教學需要。
9．適用于汽車職業技能鑒定考核的需要。
10．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
四．汽車發動機電控實訓臺功能特點
1.真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓臺由發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
6.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓臺配備有電源總開關、防護保護裝置。
9.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
五．技術性能
1、工作電源：直流12V(蓄電池：60AH 12V）
2、燃油標號：依發動機車型
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、外形:1500*1000*1700mm(長*寬*高）
六、實訓項目
1.汽車解碼器基本操作實訓
2.汽車發動機電控系統基本調整及匹配實訓
3.汽車發動機電控系統執行元件診斷實訓
4.汽車發動機電控系統數據流分析實訓
5.汽車防盜系統匹配及數據流分析實訓
6.汽車發動機電控系統綜合實訓
7.汽車發動機電控系統常見故障診斷實訓
七、故障設置功能
故障設置采用手動方式進行，可設置單個電路故障38個，氣路故障2個，傳感器模擬故障5個，并可通過2個手動調節閥模擬設置多種油路故障現象(如油管堵塞、油壓過高、回油不暢、油管泄露和供油不足等)；還可以根據需要設置復合故障類型，其故障類型包括以下六大類:
1.汽車傳感器類故障
2.汽車執行器類故障
3.汽車起動類故障
4.汽車防盜系統類故障
5.汽車氣路類故障
6.汽車油路類故障
