產品詳情您現在的位置：首頁>>產品中心>>實訓系列>>家用電器技能實訓考核系列

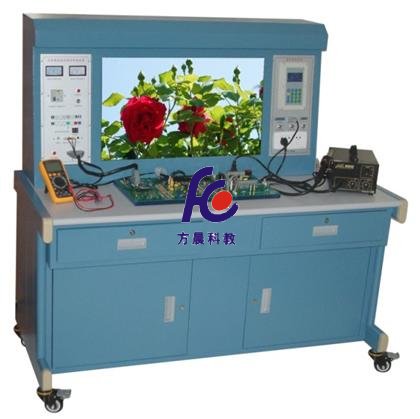

FCJD-08A液晶電視維修教學實訓考核裝置: 發布日期：2018-03-26 02:28:58; 瀏覽次數：149次; 咨詢電話：021-63541966 63541967; 關 鍵詞：FCJD-08A,液晶電視,維修,教學,實訓,考,核裝置,; 分享到： QQ空間新浪微博騰訊微博更多; 下一個產品上一個產品

詳細介紹

一、概述：
液晶電視實訓裝置適合高等、中等職業技術院校加工制造類的電子電器應用與維修專業，信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、液晶彩色電視機維修實訓》課程的教學與實訓。32寸液晶電視實訓裝置也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。

二、設備特點：
1.隨著科技的發展，精密的液晶電視主板、元器件用放大鏡也難易看清、阻礙了教師、學生及電子愛好者對電路的分析研究、維修實訓教學等重重困難！為此我公司投入科技人員開發了這款液晶電視維修實驗臺！實驗臺通過主板進行解剖分析研究，從而研發出一款將精密主板線路板放大、全方位解剖設計每個元器件獨立清楚的展示在眼前、模塊式組合、元件直觀、貼片插件通用、焊接調試便利、為方便實驗實訓考核提供舒適的產品、解決了長期以來困擾教學的難題，填補了液晶電視教學產品的空白！
2.本實訓裝置液晶彩電電路板具有線路簡潔、功能強大、性能優良等特點。
1)采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點，布局合理，插接方便；
2)具有漏電、短路、過載保護裝置，彩電電源采用冷底板并備隔離變壓器雙重保護，在單元板上配有數字電壓、電流輸出顯示；
3)用儀表調整，清晰度、靈敏度、穩定度高于常規家電實驗臺；
4)為滿足各學校需求，在彩電實訓電路板增設了智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。
5)設備設置實訓考核故障點17個、故障設置開關24個，萬用表/示波器測試方便、設有測試針測試點。
三、技術參數
1.高清彩色信號發生器、為液晶電視機高頻頭接收、視頻接收提供16種測試信號。
2.考核實訓模塊、元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便
3.液晶電視技術參數：
1)顯示器尺寸：32；
2)對比度：600：l
3)分辨率：1366×768；
4)反應時間：<16ms；
5)屏幕亮度：1000cd／m2；
6)視角： >160度；
7)畫面縱橫比：16：9；
8)制式：NTSC／PAL／SECAM；
9)輸入：YPdp；YcbCr；
10)音頻：SRSWOW三維空間環繞音效；
11)工作電源：AVll0—240V 50／60Hz；
12)色彩數：1677萬；
13)像素：1677萬。
4.（1）號實訓模塊（總線控制、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、USB插口、高清接口等功能、
5.（2）號實訓模塊特機開機電源控制、伴音電路、高頻頭電路
6.（3）號實訓模塊穩壓電源電路
7.技術參數：
1.輸入電源：AC 220V±10％ 50Hz；
2.外形尺寸：長(mm)X寬X高=1500×700×780；
3.工作溫度：0～35℃；
4.工作濕度：20％～80％；
5.安全保護：①漏電保護動作電流：≤30mA、 ≤0．1S；②具有過壓、過流、過載、漏電保護措施，符合國家相關標準；
6.實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
7.設備操作使用說明書：提供液晶電視工作原理圖、電路圖與實訓裝置一一對應
四、實驗實訓考核項目：
1).液晶電視中各主要元器件的基本結構及基本工作原理
2.認識液晶電視機各主要單元電路的組成，理解其基本的工作原理
3. 電子調諧器的測量與分析
4.遙控及本機鍵盤控制測量與分析
5.視頻信號處理流程測量與分析
6.音頻信號處理流程測量與分析
7.AD模數轉換控制測量與分析
8.開關穩壓電路測量與分析
9.逆變器背光驅動電路測量與分析
10.整機各電路檢測實訓
11.液晶電視驅動程序考入實訓
12.整機不工作三無故障，整流橋故障實訓考核
13. 整流濾波450V電路故障考核
14.電源光耦電路實訓考核
15.電源濾波電路故障實訓考核
16.無12V整機不工作故障實訓考核
17.背光源故障實訓考核
18.侍機5V穩壓電路故障實訓考核
19.待機3.3V穩壓電路故障實訓考核
20.CPU核電源1.2V電路故障實訓考核
21. CPU供電電路1.8V故障實訓考核
22.CPU振蕩電路故障實訓考核
23.儲存器電路故障實訓考核
24.視頻輸入電路故障實訓考核
25.音頻輸入電路故障實訓考核
26.USB電路故障實訓考核
27.靜音電路故障實訓考核
28.高頻頭電路故障實訓考核
29.高頻頭供電故障實訓考核
30.高頻頭電容漏電實訓考核
31.高頻頭集成損壞故障實訓考核
32.遙控接收電路故障實訓考核
33.按鍵電路故障實訓考核
34.伴音電路故障實訓考核
35.音量控制電路故障實訓考核
37.背光源亮有聲無圖實訓考核
