FC-QC-13帕薩特全車電器系統實訓臺
（一）產品簡介

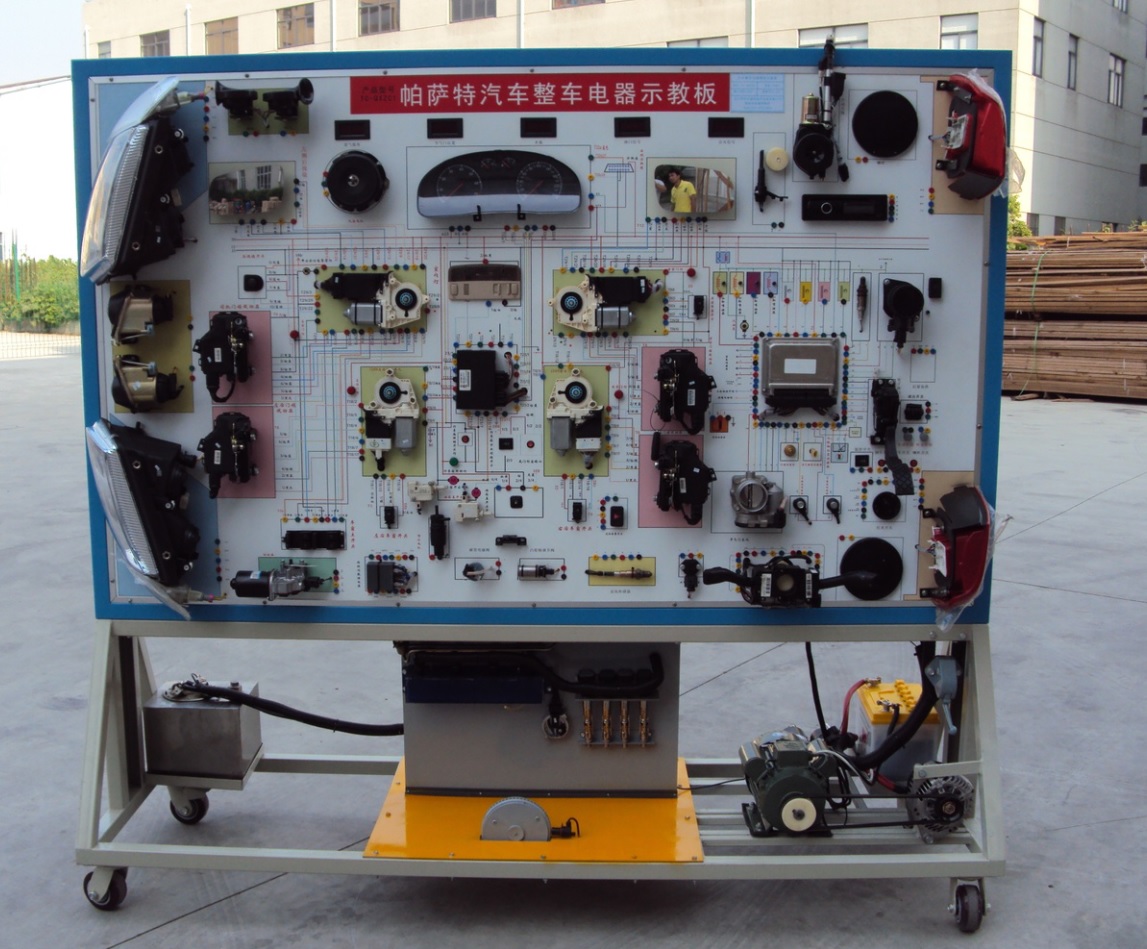

本產品以大眾帕薩特全車電器實物為基礎，采用立式整體結構，所有元件安真車位置，充分展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、CAN系統（電動車窗系統、電動門鎖系統、電動后視鏡）雨刮系統、音響等各系統的組成結構和工作過程。適用于中高等職業技術院校普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
（二）結構組成
本設備由國標鋼材焊接而成，表面采用烤漆工藝，底部配有帶有剎車的萬向腳輪，設備后面線束由壓線槽整齊排列，下方帶有故障設置盒，仿真油箱，轉速輸出，充電電機等，面板上按原車要求合理擺放整車電器系統的所有部件。
包含：
1.CAN系統
2.燈光系統、
3.儀表系統、
4.點火與噴射系統、
5.起動系統、
6.充電系統、
7.發動機電控系統、
8.發動機防盜系統、
9.信號及喇叭、
10.電動車窗系統、
11.電控門鎖及后視鏡、
12.雨刮系統、
13.音響系統、
14.故障設置系統等。
（三）功能特點：
1、動態運行功能：操作各個系統開關，各個系統均可正常工作，包含所有全車電器及電控系統。各單元可以獨立或整體工作，控制各個系統的故障開關可實現各個系統的故障設置，使真實的故障再現，提供考核操作。
2.顯示功能：
儀表顯示單元，實時顯示發動機的各項數據，包含冷卻水的溫度指示，發動機的轉速顯示，發動機的機油壓力顯示，發電機的充電顯示，等等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的工作情況。LED燈實時顯示噴油脈寬
3、防盜功能：
可實現對儀表控制單元匹配，防盜鑰匙匹配，遙控器設定，CAN網絡調試，車門控制，自動升降，防盜起控，防盜解除，防盜匹配，個性化設置等操作
4.自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；
5.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6、實驗室管理控制系統（正版軟件，投標文件中提供著作權證書原件和現場演示）
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
7、識圖功能：
控制面板采用優質鋁塑板為面板，后襯塑料板，6個不銹鋼廣告釘固定，美觀大方，面板繪有高清晰度系統彩色電路原理圖，（與原廠電路圖相對應）采用激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用
8、在線課程教育學習軟件（正版軟件，投標文件中提供著作權證書和現場演示）。
（1）在線教育系統首頁須有投標企業LOGO，提供免費遠程汽車電氣培訓，汽車發動機培訓，動力電池培訓，發動機拆裝，全新帕薩特整車電路圖，PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓
（2）教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備，新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗；
（4）學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
9、安全防護功能：
蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，采用安全防護網和不銹鋼護欄，提高操作安全性。臺架經高溫噴塑，美觀大方，堅固耐用。
10、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
11、教學指導功能：實驗臺配備詳細的使用說明和相關電器元件電路圖和相關實訓指
12、教學指導：實訓臺配置詳細的使用說明書，及該設備的技術資料實訓指導書
（四）技術參數
1、外形尺寸：2040mm×750mm×1900mmmm（長×寬×高）；
2、工作電壓：12V直流電壓；
3、工作溫度：-50℃～50℃；
4、油 箱：10L
5、電 機: 220V/1.5KW
6、蓄電池：60AH/12V
