FC5002/A+新型光纖通信實驗系統
一、產品說明：
光纖通信實驗系統緊密配合光纖通信專業課程各章節的主要教學內容，力求涵蓋與光纖通信相關的各個基本知識點，使學生在課堂理論教學的基礎上有條件、有機會親自動手了解和熟悉光纖通信系統的基本結構、基本工作原理、基本調試和測量方法，增加實踐知識，提高學習興趣和動手能力，為今后從事光纖通信專業領域和其他相關領域的工作積累經驗。

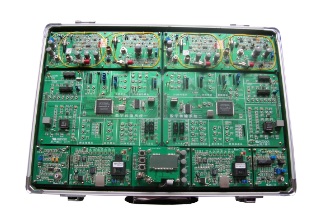

本新型光纖通信實驗系統在同一箱體中集成了兩套標配基本光纖收發系統和一套可選光纖收發系統。
其中標配系統包括設計傳輸速率為E1速率的光收發模塊和設計傳輸速率為SDH系統155Mbps速率的高速光纖收發端機，包括1310nM和1550nM兩種波長的組件，因此可以供兩位學生在同一時間分別進行實驗，也可供兩位學生合作進行與WDM相關的各類綜合性實驗。高速光纖收發采用單纖雙向WDM結構，在同一光纖上可支持雙向傳輸快速Ethernet網數據、PFM高質量電視信號、高速USB接口圖像數據等。
一套可選光纖收發系統，包括一對LD/四象限PIN組件和一套精密機械調整準直機構組成，主要用于進行非光纖傳輸?shù)墓馔ㄐ偶夹g(shù)拓展性實驗場合，如光電定位、光電告警、自由空間光通信（FSO）的原理性實驗等，以開闊學生眼界、提高對光通信技術的興趣和提供課外科技活動的平臺。
本新型光纖通信實驗系統可為教學提供的主要實驗內容有：
二、電終端實驗
用戶環路接口實驗
雙音多頻檢測實驗
PCM編碼實驗
信號復接（E1傳輸系統）實驗
信號解復接（E1的同步與解復接）實驗
三、光纖通信基本原理實驗
激光器P-I特性曲線測試
自動功率控制APC原理與特性
光源器件壽命監測與無光告警
數字光發送機主要接口指標測試
光接收機電路原理及各個關鍵點傳輸波形觀察
光纖傳輸系統誤碼性能測量實驗
數字光接收機接口指標測試
光纖傳輸損耗特性測試
波分復用器性能指標測試
四、基本光終端實驗
同步數據接口實驗
光纖線路碼CMI編碼實驗
光纖線路碼CMI譯碼實驗
光纖線路碼5B6B編碼試驗
光纖線路碼5B6B譯碼實驗
發送碼流加擾實驗
接收碼流解擾實驗
同步時鐘提?。〝?shù)字鎖相環）實驗
模擬信號（基本函數波形）的光IM-DD傳輸實驗
數字信號O/E、E/O轉換傳輸實驗
電話語音直接光強度調制傳輸
圖像信號直接光強度調制傳輸
五、系統應用綜合實驗
光無源器件（光耦合器、光衰減器等）特性測試實驗
數字電話（PCM）光纖傳輸系統試驗
同步數據光纖傳輸系統試驗
波分復用光纖傳輸特性測試實驗
數字/模擬圖像單向、雙向傳輸實驗
數字/圖像/語音混合傳輸實驗
計算機232接口數據光纖傳輸系統實驗
自適應以太網光纖收發器傳輸及組網實驗
高速USB接口數據圖像光傳輸實驗
六、電路二次開發實驗
CMI編碼/譯碼的VHDL程序設計與驗證
發送碼流加擾、解擾的VHDL程序設計與驗證
同步時鐘提?。〝?shù)字鎖相環）的VHDL程序設計與驗證
幀同步時鐘提?。◣酱a識別）的VHDL程序設計與驗證
光纖線路碼5B6B編碼的VHDL程序設計與驗證
曼徹斯特編、解碼的VHDL程序設計與驗證實驗
AMI碼的VHDL程序設計與驗證實驗
