一、樓宇自動化工程技能實訓系統產品概述
本系統是為職業院校、職業教育培訓機構研制的樓宇自動化技術實訓考核設備，根據智能建筑行業樓宇自動化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合智能建筑、樓宇自動化等相關專業的教學和培訓。
該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC控制六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養、交流溝通能力等。
二、樓宇自動化工程技能實訓系統技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔≤4000m
3.裝置容量：≤1kVA
4.外形尺寸：5.2m×3m×2.4m
5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
三、樓宇自動化工程技能實訓系統結構與組成

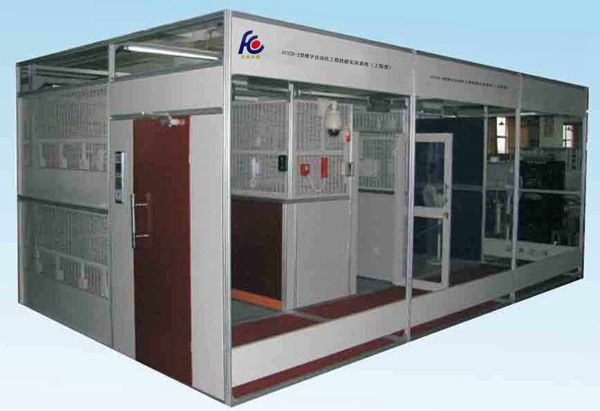

樓宇自動化工程技能實訓系統采用真實智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。
智能大樓設計了雙層結構，墻體內部設有預埋管道，可實現綜合布線系統的穿管布線和橋架布線等工程訓練，體現了綜合布線工程水平布線和垂直布線結構。
樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。
在智能大樓、智能小區區域內，可安裝布置消防系統現場設備，真實再現消防系統實際工程情景。
在智能大樓、智能小區、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機等），實現主要出入口和關鍵區域視頻監控。
在智能建筑模型周圍安裝紅外對射、幕簾探測器實現智能建筑行業的典型周界防范。
各功能區域之間采用工程橋架實現系統連接。
四、本系統以工作過程導向，工學結合的模式規劃教學活動，完成以下任務
1.可視對講門禁系統安裝、接線和調試項目
系統部件安裝任務
單元門口主機、室外呼叫模塊、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器和管理中心機等主要器件的選擇、檢測，并將上述器件安裝到對應區域的合理位置。
系統接線任務
完成可視對講門禁系統的線路鋪設和連接。
系統調試任務
設置可視對講門禁系統器件的相關參數，完成室外主機地址設置、室內分機地址設置、ID卡分配與注冊、管理中心機設置等，實現室外主機呼叫室內分機、室內分機呼叫管理中心機、室外主機呼叫管理中心機、密碼開鎖、室內分機主動開鎖、刷卡開鎖、可視對講軟件記錄、處理開門、報警信息等功能。
2.安防系統安裝、接線和調試項目
家用緊急求助按鈕、可燃?xì)怏w探測器、紅外對射報警器、聲光報警器、紅外探測器、門磁等安防探測器的選擇、檢測，并將上述器件安裝到對應區域的合理位置。
安防探測器和報警主機、視頻監控系統之間的線路鋪設和連接。
安防探測器和報警器、視頻監控之間聯動的參數設置、聯動編程。
3.消防聯動系統安裝、接線、調試、編程和運行項目
系統部件安裝任務
智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、可燃?xì)怏w探測器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、廣播模塊、壁掛式緊急廣播音箱、總線制編碼消防電話專用模塊、總線制固定式消防電話分機、CD錄放盤、廣播功率放大器、智能總線制消防電話主機、編碼器等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。
系統接線任務
完成消防聯動系統的線路鋪設和連接。
系統調試、編程和運行任務
通過系統模塊的參數設置和聯動編程，實現消火栓泵、排煙機、聲光報警器、消防廣播的手動操作和聯動。
4.綜合布線系統安裝、布線、接線、調試、編程和運行項目
系統部件安裝任務
RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、路由器、墻柜、電話機、RJ11水晶頭、RJ45水晶頭等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。
系統布線、接線任務
完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連結（端接）。
系統調試、編程和運行任務
通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。
5.視頻監控系統安裝、接線和編程、調試項目
系統部件安裝任務
高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機、矩陣主機、彩色監視器、硬盤錄像機等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。
系統接線任務
完成視頻監控系統的線路鋪設和連接。
系統編程、調試任務
通過系統模塊的參數設置和編程，實現監視器的視頻監控和畫面切換，高速球型云臺旋轉、聚焦動作控制和報警聯動錄像。
6.DDC的接線、編程、調試和上位監控項目
DDC模塊的通道連結和跳線設置。
DDC通道編程配置和控制編程。
上位監控工程通訊連結、動畫組態。
五、通過項目任務實施，可考察的職業能力
1.智能建筑的結構設計能力
2.樓宇自動化工程設計能力
3.消防報警系統設計、安裝施工與調試能力
4.安防監控系統設計、安裝與調試能力
5.對講門禁系統設計、安裝與調試能力
6.綜合布線系統施工能力
7.智能建筑系統故障診斷與調試能力
8.DDC的接線、編程和調試能力
9.監控軟件組態、通訊和運行能力
