| 序號 | 名 稱 | 主要部件、器件及規格 | 數量 | 備注 |

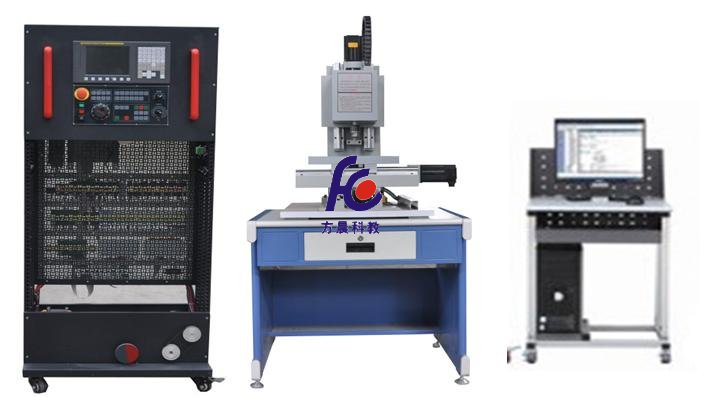

| 1 | 機床實訓柜 | 800mm×600mm×1800mm | 1套 | |
| 2 | 半實物銑床 | 700*600*800mm | 1臺 | 160型 |
| 3 | 數控系統 | FANUC 0I MATE MD | 1臺 | |
| 4 | 變頻器 | 三菱FR-D740-0.75k-CHT | 1臺 | |
| 5 | 伺服驅動 | FANUCβi SV20 | 3臺 | |
| 6 | 伺服電機 | FANUCβis 4/4000 | 3臺 | |
| 7 | 電子手輪 | 手搖脈沖發生器 | 1只 | |
| 8 | 主軸電機 | 3B-180W | 1臺 | |
| 9 | 電器元件 | 漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等 | 1套 | |
| 10 | 電腦 | 主流品牌配置 | 1臺 | 用戶自配 |
| 11 | 型材電腦桌 | 外形尺寸：600mm×560mm×1100mm | 1張 |
| 序號 | 材料名稱與規格型號 | 數量 | 單位 |
| 1 | 數控系統（采用FANUC 0I MATE MD） | 1 | 臺 |
| 2 | 機床實訓控制臺（采用鐵質鈑金噴塑結構） | 1 | 臺 |
| 3 | 半實物銑床 | 1 | 臺 |
| 4 | 手搖脈沖發生器（含軸選、倍率開關）（懸掛在機柜側） | 1 | 臺 |
| 5 | 冷卻泵電機 | 1 | 臺 |
| 6 | 三相交流伺服電機（βis系列）(安裝在實物) | 3 | 臺 |
| 7 | 交流伺服單元（βis系列，安裝在機柜多功能網孔板上） | 3 | 臺 |
| 8 | X、Y、Z軸正負限位、機床回零開關（安裝在實物上） | 3 | 只 |
| 9 | 變頻主軸電機（安裝在實物上） | 1 | 臺 |
| 10 | 變頻器（安裝在機柜多功能網孔板上） | 1 | 臺 |
| 11 | I/O板（安裝在機柜多功能網孔板上） | 1 | 塊 |
| 12 | 分線器(FS-50BB) （安裝在機柜多功能網孔板上） | 1 | 塊 |
| 13 | 滅弧器31TX1-31A03（安裝在機柜多功能網孔板上） | 1 | 只 |
| 14 | 交流接觸器CJX1-22（正泰）（安裝在機柜多功能網孔板上） | 2 | 只 |
| 15 | 直流繼電器MY2N（安裝在機柜多功能網孔板上） | 4 | 只 |
| 16 | KT18-32（安裝在機柜多功能網孔板上） | 3 | 只 |
| 17 | 斷路器DZ47-60-C5（安裝在機柜多功能網孔板上） | 2 | 只 |
| 18 | 漏電保護器DZ47LE-32（安裝在機柜多功能網孔板上） | 1 | 只 |
| 19 | EL（安裝在機柜側面） | 1 | 只 |
| 20 | 風機（安裝在柜內）（安裝在機柜側面） | 2 | 只 |
| 21 | 急停開關（驅動）（安裝在副面板上） | 1 | 只 |
| 22 | 鑰匙開關（安裝在副面板上） | 1 | 只 |
| 23 | 風機開關（安裝在面板上） | 1 | 只 |
| 24 | 照明開關（安裝在面板上） | 1 | 只 |
| 25 | 單相電源插座（安裝在機柜側面） | 1 | 只 |
| 26 | RS232通訊模塊（安裝在機柜側面） | 1 | 只 |
| 27 | 直流24V電源（安裝在柜內） | 2 | 臺 |
| 28 | 1000W控制變壓器（安裝在柜內） | 1 | 臺 |
| 29 | 1500W隔離變壓器（安裝在柜內） | 1 | 臺 |
| 30 | 12W變壓器（安裝在柜內） | 1 | 臺 |
| 31 | 鑰匙（每套2把） | 1 | 套 |
| 32 | CAD/CAM軟件光盤 | 1 | 張 |
| 33 | FUANC 0I –MATTE－D操作說明（用戶手冊） | 1 | 本 |
| 34 | FUANC 0I –MATE－D維修手冊 | 1 | 本 |
| 35 | FUANC 0I –MATE－D參數說明 | 1 | 本 |
| 36 | 實訓臺指導書 | 1 | 本 |
| 37 | 電氣控制電路圖（含故障點） | 1 | 份 |
| 38 | 變頻器說明書 | 1 | 本 |
| 39 | 智能考核系統模塊（含軟件與硬件） | 1 | 套 |
| 序號 | 項目 | 培訓內容 |
| 1 | 編程 |
程式組成、坐標系介紹、五大機能介紹及講解 指令特別介紹講解 綜上內容舉例講解 |
| 學員練習編程 | ||
| 2 | 操作 |
機床整體結構、開機步驟、操作面板按鍵功能介紹 加工程式編輯、操作講解、學員練習編輯程式 |
|
刀具補正方法及工件移動設定講解及學員練習 程式測試步驟講解及學員練習 DNC操作方法及學員聯系 機床操作注意事項及防撞車注意事項 |
||
| 3 | 機械維護 |
機械結構介紹 ·主軸結構介紹 ·X、Y、Z軸結構介紹 ·刀庫換刀機構介紹(加工中心) ·冷卻及潤滑系統結構介紹 |
|
常見機械故障及維護： ·主軸異聲 ·X、Y、Z軸異聲及方向尺寸不準 ·油路故障排除 ·撞車處理過程 |
||
| 4 | 電器維護 |
常見電器元件及符號介紹 基本電器知識介紹 機床CNC電器控制圖講解 |
|
常見電器故障排除 ·常見處理方法 ·伺服報警處理 ·模組及主機板指示燈說明 參數含義及修改方法，診斷DGN中信號查找及修改方法說明 |
||
| 5 | 測試 |
程式操作測試 機械、電器維護 |
