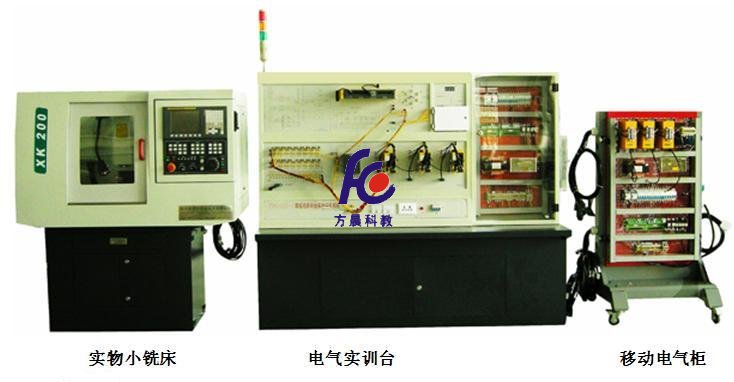

| 序號 | XK200數控銑床 | |
| 1 | 工作臺面積： | 280×150mm |
| 2 | 行程（XYZ） | 200x160x180mm |
| 3 | 主軸電機功率 | 0.75KW |
| 4 | T形槽 | 3×8×55 |
| 5 | 主軸轉速 | 80-3500rpm(無級) |
| 6 | 快進速度： | X、Y、Z ：4000mm/min |
| 7 | 刀具規格 | BT30刀柄，多聯氣缸松刀 |
| 8 | 機床尺寸： | 1500x1100x1750mm |
| 9 | 電源 | 50HZ、單相、220V |
| 10 |
淬火貼塑導軌副； 三軸高精度滾珠絲杠； 可編程自動潤滑； 可編程自動冷卻系統，集屑裝置； 全防護罩殼，完善的導軌防護裝置； 主軸結構，BT30刀柄，多聯氣缸松刀 臺灣亞德客氣動系統 電子手輪 全套電氣原理圖、PLC程序（梯形圖）、實驗實訓指導書； |
|
| 序號 | 名 稱 | 型 號 | 數量 | 生產廠家 | 備注 |
| 1 | 數控銑床主機 | XK200 | 1 | 上海方晨 | |
| 2 | 數控系統 | 西門子808D | 1 | 德國西門子 | |
| 3 | X/Y/Z交流伺服驅動 | 1FK7060 | 3 | 德國西門子 | |
| 4 | X/Y/Z交流伺服電機 | 1FK7060 | 3 | 德國西門子 | |
| 5 | 變頻主軸電機 | 0.75KW | 1 | 黃山機電 | |
| 6 | 變頻器 | 三菱 | 1 | 三菱 | |
| 7 | 數控實驗臺 | 1套 | 上海方晨 | ||
| 8 | 工作臺 | 1 | 上海方晨 | ||
| 9 | 電子手輪 | 瑞普 | 1 | 無錫 | |
| 10 | 機床導軌 | 鑄鐵、貼塑 | 上海方晨 | ||
| 11 | 滾珠絲杠 | 3 | 南京 | ||
| 12 | 齒形帶 | 4 | 寧波伏龍 | ||
| 13 | 主軸軸承 | 角接觸軸承D級 | 2 | 哈軸 | |
| 14 | 超程及粗精回零開關 | 接近開關 | 12 | ||
| 15 | 底座、防護罩 | 1 | |||
| 16 | 照明燈 | 新華燈具 | 1 | 上海 | |
| 17 | 自動潤滑系統 | 中美合資貝奇爾 | 1 | 南京 | |
| 18 | 冷卻泵 | AB12 | 1 | 南通 | |
| 19 | 移動式電氣柜 | 1 | 上海方晨 | ||
| 20 | 模擬驅動器及變頻器 | 1 | 上海方晨 | ||
| 21 | 照明燈 | 新華燈具廠 | 1 | 上海 | |
| 22 | 技術資料 | 1 | 上海方晨 | ||
| 23 | 隨機工具 | 1 | 上海方晨 |
| 序號 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | 技術資料 | 套 | 1 |
－簡明安裝調試指南（808D） －操作編程（808D） －診斷說明書（808D） |
| 2 | 其它資料 | 套 | 1 |
－機床電氣使用說明書及原理圖 －機械使用說明書 －PLC程序（梯形圖） －PCIN通訊軟件 －數據備份光盤提供 -實驗實訓指導書 |
| 3 | 通訊電纜 | 根 | 1 | 一根 |
| 4 | 壓板 | 套 | 4 |
M16×180（2套） M16×100（2套） |
| 5 | 內六角扳手 | 套 | 1 | 10件 |
| 6 | 外六角扳手 | 套 | 1 | 5把 6/7；8/10；12/14；13/16；17/19 |
| 7 | 十字起子 | 把 | 1 | |
| 8 | 一字起子 | 把 | 1 | |
| 9 | 工具箱 | 只 | 1 | |
| 10 | 機床墊鐵 | 套 | 1 | 墊鐵6件 |
| 11 | 合格證 | 份 | 1 | |
| 12 | 精度檢驗單 | 份 | 1 | |
| 13 | 送貨單 | 份 | 1 | |
| 14 | 靜音氣泵 | 臺 | 1 | |
| 15 | 刀具及刀柄和夾套 | 套 | 1 |
