一、設備概述
FC-569A型0i mate TD數控車床實訓設備適合于職業院校數控機床裝調維修技能比賽和職業院校的數控裝調維修專業、數控加工專業、機電一體化專業的教學與實訓，該設備是根據職業學校數控維修專業教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的實訓設備，該設備采用模塊化結構，通過不同的組合，完成數控機床的電氣裝調、系統調試、數控機床功能部件機械幾何精度檢測及維護維修等實訓項目，滿足企業對這類型人才的需求，還適合數控裝調工的職業技能鑒定。
二、設備功能說明

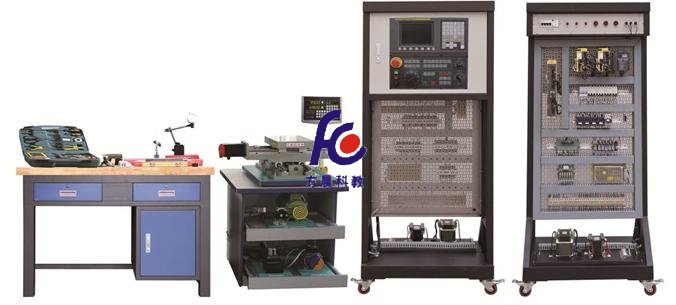

FC-569A型0i mate TD數控車床實訓設備由電氣控制單元、電氣安裝實訓單元、數控機床功能部件等組成.
1、電氣控制單元功能說明：
電氣控制單元主要包含數控系統、進給驅動、主軸單元、PMC單元，刀架控制電路、冷卻控制電路、接口單元、保護電路、電源電路等組成。該單元包含完整的數控車床電氣控制部分，內嵌有數控機床智能化考核系統，以及接口轉換單元，可以直接與數控機床功能部件進行連接用于真實的電氣調試與維修實訓；也可以通過接口轉換單元和電氣安裝實訓單元連接完成對數控機床功能部件的調試。立式結構符合真實的數控電氣安裝環境，器件布局與實際機床一致，符合GB/T5226.1-1996標準，可以更貼合實際崗位要求進行技能訓練。
同時系統具有考核系統：它由考核終端和考核上位機軟件組成。智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成。智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡。
2、電氣安裝單元功能說明：
電氣安裝實訓單元主要是針對數控機床電氣安裝技能反復訓練的需要而設計的，包含PMC接口單元，刀架控制電路、潤滑控制電路、冷卻控制電路、接口單元、保護電路、電源電路等組成，電氣安裝板采用可以反復使用的網孔板結構，通過接口轉換單元和電氣控制單元進行連接，完成對數控機床功能部件的調試。
電源部分設置漏電開關和缺相保護電路，在發生漏電、短路、缺相、設備保護電路自動動作。
3、數控機床功能部件單元說明：
數控機床功能部件單元選擇的是具有代表性的兩軸精密十字滑臺，該部件采用同真實機床完全相同的機械結構，主要是為解決數控機床機械拆裝項目的實訓難而特別設計的，在傳統的數控機床機械拆裝實訓中，一般采用真實機床來進行機械拆裝訓練，其教學成本高、損耗大，機床部件重導致拆裝難度大、精度恢復不易等實際難題，很難開展全員的拆裝與精度檢測實訓，該十字滑臺是提煉了真實機床在拆裝過程中的核心技能，即學生主要是拆裝傳動部件，例如滾珠絲桿、直線導軌、聯軸器、伺服電機等，該設備是把這些部件集成到一臺十字滑臺上進行練習，這樣既節約了成本，又訓練了核心技能，為了保證精度與剛性，十字滑臺模塊整體為鋁合金結構，并經過時效處理，確保長期使用的精度，導軌采用直線導軌，直線導軌安裝采用與真實機床安裝相同的壓塊結構進行固定；軸承采用成對的角接觸軸承；結構上采用模塊化，下裝有滑輪，可以自由移動，可以完成機械傳動部件中的絲桿、直線導軌、絲桿支架的拆裝實訓及導軌平行度、直線度、雙軸垂直度等精密檢測技術的實訓，完成機電聯調與數控機床機械裝配核心技能的訓練，完成螺距補償、反向間隙補償?shù)葘?shí)訓項目。
三、設備實訓項目
（1）數控機床編程、操作類實訓：
1)數控機床編程、操作
（2）數控機床電氣部分的實訓：
1)數控機床電氣組成的學習
2)數控機床電氣控制及PMC的學習
3)主軸與進給軸控制的學習
4)數控機床控制電路安裝實訓
5)電氣原理圖及裝配圖的識圖與繪制
6)主軸、進給軸、系統、伺服驅動等參數設置
7)數據備份
8)主軸、進給軸、刀架、冷卻、潤滑等模塊的基本功能調試
9)數控機床故障診斷與維修
10)數控機床功能部件的幾何精度檢測
11)行程限位參數設定實訓
12)回零參數設置實訓
13)螺距補償設置實訓
14)滾珠絲桿副的認識、聯軸器拆裝、直線導軌副拆裝
15)十字滑臺的機械安裝與檢測
16)檢查導跪滑塊接觸面、螺母支座接觸面與工作臺的平行度
17)檢查導軌的平行度與直線度
18)十字滑臺垂直度的檢測
四、設備配置
表1：基本配置
|
序號 |
名稱 |
主要部件、器件及規格 |
數量 |
|
1 |
實訓臺 |
569A型數控機床實訓設備 |
1臺 |
|
2 |
數控系統 |
發那科FANUC 0i mate TD |
1臺 |
|
3 |
主軸驅動單元 |
歐姆龍3G3JZ |
1套 |
|
4 |
進給驅動器 |
發那科βis4/4000系列交流伺服系統 |
2套 |
|
5 |
冷卻電機 |
YJ-5014三相異步電機 |
1臺 |
|
6 |
電動刀架 |
4工位電動刀架 |
1臺 |
|
7 |
電子手輪 |
手搖脈沖發生器 |
1只 |
|
8 |
光電編碼器 |
增量式光電編碼器 |
1只 |
|
9 |
主軸電機 |
YJ-5014三相異步電機 |
1只 |
|
10 |
十字滑臺 |
HK-569 |
1臺 |
表2：配套工具
|
序號 |
名稱 |
主要部件、器件及規格 |
數量 |
|
1 |
剝線鉗 |
DL2003 |
1只 |
|
2 |
斜口鉗 |
DL2336 |
1只 |
|
3 |
壓線鉗 |
DL-L6 |
1只 |
|
4 |
壓線鉗 |
DL-L8 |
1只 |
|
5 |
尖嘴鉗 |
DL22306 |
1只 |
|
6 |
剪刀 |
民用型 |
1只 |
|
7 |
萬用表 |
VC890D |
1只 |
|
8 |
十字螺絲刀 |
3×50 |
1只 |
|
9 |
十字螺絲刀 |
6×80 |
1只 |
|
10 |
一字螺絲刀 |
3×75 |
1只 |
|
11 |
一字螺絲刀 |
6×80 |
1只 |
|
12 |
試電筆 |
氖管式 |
1只 |
表3：配套量檢具
|
序號 |
名稱 |
主要部件、器件及規格 |
數量 |
|
1 |
方尺 |
300mm*300mm（0級大理石） |
1臺 |
|
2 |
杠桿百分表 |
|
1只 |
|
3 |
磁性表座 |
CZ-6A |
1只 |
|
4 |
橡皮錘 |
|
1只 |
|
5 |
條式水平儀 |
200mm |
2個 |
表4：配套的電器安裝耗材
|
序號 |
名稱 |
主要部件、器件及規格 |
說明 |
數量 |
|
1 |
多芯軟銅線 |
RV2.5mm |
黑 |
1卷 |
|
2 |
多芯軟銅線 |
RV0.75mm |
黑 |
1卷 |
|
3 |
多芯軟銅線 |
RV0.75mm |
紅 |
1卷 |
|
4 |
多芯軟銅線 |
RV0.75mm |
藍 |
1卷 |
|
5 |
多芯軟銅線 |
RV0.75mm |
白 |
1卷 |
|
6 |
接地線 |
RV2.5mm |
黃綠線 |
10米 |
|
7 |
絕緣端子 |
E4009 |
壓2.5線 |
1000只 |
|
8 |
絕緣端子 |
QE1008 |
壓0.75線 |
1000只 |
|
9 |
冷壓端子 |
UT2.5-4 |
壓2.5線 |
1000只 |
|
10 |
冷壓端子 |
UT1-4 |
壓0.75線 |
1000只 |
|
11 |
冷壓端子 |
OT2.5-4 |
壓接地線 |
1000只 |
|
12 |
冷壓端子 |
OT2.5-5 |
壓接地線 |
1000只 |
|
13 |
扎帶 |
150 |
黑色 |
100條 |
五、技術參數
（1）電氣控制單元參數
1）電源：三相五線 AC 380V±10% 50Hz；
2）數控控制臺尺寸：長（mm）×寬×高＝800×600×1800；
3）漏電保護：漏電動作電流≤30mA；
4）缺相自動保護、過載保護
（2）電氣安裝實訓單元參數
1）電源：三相五線 AC 380V±10% 50Hz；
2）數控控制臺尺寸：長（mm）×寬×高＝800×600×1800；
3）漏電保護：漏電動作電流≤30mA；
4）缺相自動保護、過載保護
（3）數控機床功能部件單元參數
1）電源：三相五線 AC 380V±10% 50Hz；
2）外形尺寸：長（mm）×寬×高＝800×600×1200；
3）絲杠行程：280mm
4）絲杠參數（直徑mm/螺距mm）:16/05
5）重量：125KG
