一、產品概述

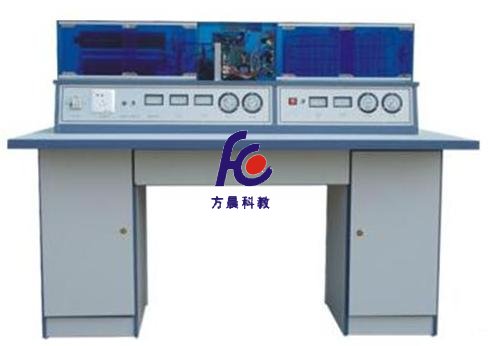

制冷制熱綜合實驗臺是在第五代的基礎上進行較大規模地改造而完成的。新增加其它類型的空調、冰箱系統及電路十幾個機種，有利于學生更全面地掌握制冷、制熱技術。分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面也進行了改進，前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室等。
另外，為了克服冰箱、空調溫度顯示的問題，第六代產品又增加了巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷制熱系統中各關鍵點的溫度、并以數字的形式顯示。
二、產品特點：
1、整體設計合理、緊湊，使實驗室視野更加開闊。
2、多點溫度采集、巡回檢測、數碼顯示。
3、軟、硬件相結合，增加實驗項目。
4、純軟件模擬仿真制冷、制熱全過程。
二、空調冰箱系統流程實習項目
1、普通單門電冰箱系統流程
2、分體式熱泵型空調器系統流程
3、雙門直冷式電冰箱制冷系統流程
4、分體式熱泵型空調器電控系統流程
5、雙門間冷式電冰箱制冷系統流程
6、窗式電泵型空調器系統流程
7、單門直冷式電冰箱制冷系統流程
8、風冷柜式空調器電控系統流程
9、單門間冷式電冰箱制冷系統流程
10、電冰箱動態演示系統
11、熱敏電阻溫控器系統流程
12、分體式熱泵型空調器動態演示系統
13、GR204EIC溫控器系統流程
三、主要技術參數
1.工作電源：AC220V±5% 50HZ
2.環境溫度：-5℃～40℃
3.相對溫度：≤85%（25℃）
4.整機功耗：＜1KW
5.制冷機類型：空調：R22 冰箱：R12
6.壓縮機功率： 空調：1ph 冰箱：1/10ph
7.外形尺寸：1600 mm800mm1170mm
四、新增分體空調電路常見故障實驗項目
（一）整體不工作或工作不正常，可通過以下故障演示：
1、微處理器損壞，故障代碼Q，應更換
2、晶振不良，故障代碼L
3、CPU工作+5V電源丟失，故障代碼G
4、整流二極管損壞，無法正常工作，故障代碼F
5、三端穩壓7812不良，無法正常工作，故障代碼V
6、CPU復位不良，空調無法工作，故障代碼H
（二）室內風機工作，而主機不工作，可通過以下方法排除故障：
1、如壓縮機不能正常工作，一般情況下：電容過載保護器斷路，可更換電容過載保護器
2、如控制指令有誤，故障代碼K
3、如12V電源丟失，故障代碼V
（三）整體正常工作、遙控失靈、可通過以下方法演示：
1、如遙控器損壞，故障代碼U
2、接收頭不良，故障代碼P
3、CPU不良，故障代碼P
（四）整體工作、遙控正常，而沒有蜂鳴器，可用以下方法演示：
1、蜂鳴器損壞，故障代碼W
2、2003集成損壞，故障代碼X
（五）整機工作，風門不動作，故障代碼Y
（六）注意事項：
1、以上故障演示，只能逐個進行，演示完應使開關復位，故障點指示燈熄滅。才能進行下一個故障演示。
2、正常狀態，演示開關全部向前（向上）。
3、主機接通和關、時間間隔需5分鐘左右，因連續啟動易損壞壓縮機。
4、微處理器設置延時保護功能3分鐘。
5、制冷轉換制熱需用在停機狀態3分鐘以上。
七、空調器故障設置方法
